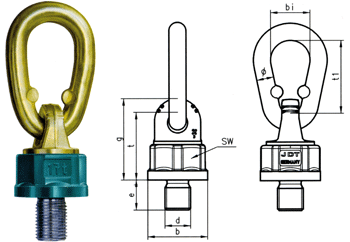

Anschlagwirbel THEIPA® Point mit Außengewinde |
 |
 |
||||||||||
| Bezeichnung | Gewindeaus- | Anziehdreh- | Steigung | b | g | SW | t | Glied | Gewicht | Artikelnummer |
| führung | moment | |||||||||
| d x e (mm) | (Nm) | DIN 13 | (mm) | (mm) | (mm) | (mm) | ø x t1 x bi | ca. (kg) | ||
| TP 0,7 | M10x18 | 10-40 | 1,50 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,42 | 1210001 |
| TP 0,7 | M12x18 | 15-40 | 1,75 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,43 | 1210002 |
| TP 0,7 | M12x25 | 15-40 | 1,75 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,43 | 1210003 |
| TP 0,7 | M14x20 | 30-40 | 2,00 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,43 | 1210004 |
| TP 1,4 | M16x20 | 45-130 | 2,00 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,43 | 1210005 |
| TP 1,4 | M16x30 | 45-130 | 2,00 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,44 | 1210006 |
| TP 1,4 | M20x30 | 75-130 | 2,50 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,46 | 1210007 |
| TP 1,4 | M24x30 | 90-130 | 3,00 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,49 | 1210008 |
| TP 2,5 | M20x30 | 100-170 | 2,50 | 52,0 | 68 | 46 | 57 | 16x70x34 | 0,95 | 1210009 |
| TP 2,5 | M20x40 | 100-170 | 2,50 | 52,0 | 68 | 46 | 57 | 16x70x34 | 0,97 | 1210010 |
| TP 2,5 | M20x50 | 100-170 | 2,50 | 52,0 | 68 | 46 | 57 | 16x70x34 | 1,04 | 1210011 |
| TP 2,5 | M20x70 | 100-170 | 2,50 | 52,0 | 68 | 46 | 57 | 16x70x34 | 1,07 | 1210012 |
| TP 4,0 | M24x30 | 190-280 | 3,00 | 57,0 | 75 | 50 | 63 | 18x85x45 | 1,43 | 1210013 |
| TP 4,0 | M24x45 | 190-280 | 3,00 | 57,0 | 75 | 50 | 63 | 18x85x45 | 1,80 | 1210014 |
| TP 4,0 | M24x50 | 190-280 | 3,00 | 57,0 | 75 | 50 | 63 | 18x85x45 | 1,50 | 1210015 |
| TP 4,0 | M30x35 | 190-280 | 3,50 | 57,0 | 75 | 50 | 63 | 18x85x45 | 1,45 | 1210016 |
| TP 6,7 | M30x35 | 230-400 | 3,50 | 70,0 | 95 | 65 | 78 | 20x85x45 | 2,33 | 1210017 |
| TP 6,7 | M30x45 | 230-400 | 3,50 | 70,0 | 95 | 65 | 78 | 20x85x45 | 2,37 | 1210018 |
| TP 6,7 | M30x50 | 230-400 | 3,50 | 70,0 | 95 | 65 | 78 | 20x85x45 | 2,44 | 1210019 |
| TP 6,7 | M30x60 | 230-400 | 3,50 | 70,0 | 95 | 65 | 78 | 20x85x45 | 2,45 | 1210020 |
| TP 8,0 | M30x35 | 270-600 | 3,50 | 81,0 | 106 | 75 | 86 | 23x115x60 | 3,59 | 1210021 |
| TP 8,0 | M30x45 | 270-600 | 3,50 | 81,0 | 106 | 75 | 86 | 23x115x60 | 3,64 | 1210022 |
| TP 10,0 | M36x50 | 270-600 | 4,00 | 81,0 | 106 | 75 | 86 | 23x115x60 | 3,20 | 1210023 |
| TP 10,0 | M36x54 | 270-600 | 4,00 | 81,0 | 106 | 75 | 86 | 23x115x60 | 3,92 | 1210024 |
| TP 12,5 | M42x50 | 270-700 | 4,50 | 81,0 | 106 | 75 | 86 | 23x115x60 | 3,82 | 1210025 |
| TP 12,5 | M42x60 | 270-700 | 4,50 | 81,0 | 106 | 75 | 86 | 23x115x60 | 3,91 | 1210026 |
| TP 12,5 | M42x63 | 270-700 | 4,50 | 81,0 | 106 | 75 | 86 | 23x115x60 | 3,94 | 1210027 |
| TP 12,5 | M45x60 | 270-700 | 4,50 | 81,0 | 106 | 75 | 86 | 23x115x60 | 4,03 | 1210098 |
| TP 12,5 | M48x72 | 270-700 | 5,00 | 81,0 | 106 | 75 | 86 | 23x115x60 | 4,33 | 1210028 |
| TP 17,0 | M42x60 | 350-800 | 4,50 | 104,0 | 127 | 95 | 106 | 30x140x70 | 7,34 | 1210029 |
| TP 17,0 | M45x60 | 350-800 | 4,50 | 104,0 | 127 | 95 | 106 | 30x140x70 | 7,50 | 1210030 |
| TP 17,0 | M48x60 | 350-800 | 5,00 | 104,0 | 127 | 95 | 106 | 30x140x70 | 7,57 | 1210031 |
| TP 17,0 | M56x78 | 350-900 | 5,50 | 104,0 | 127 | 95 | 106 | 30x140x70 | 8,00 | 1210032 |
| TP 20,0 | M64x96 | 350-900 | 6,00 | 104,0 | 127 | 95 | 106 | 30x140x70 | 8,85 | 1210033 |
| TP 20,0 | M64x110 | 350-900 | 6,00 | 104,0 | 127 | 95 | 106 | 30x140x70 | 9,20 | 1210034 |
| Anschlagart |  |
 |
 |
 |
 |
 |
||||
| Stück | 1 | 1 | 2 | 2 | 2 | 2 | 3 oder 4 | 3 oder 4 | ||
| Neigungswinkel | 0° | 90° | 0° | 90° | 0-45° | 45-60° | 0-45° | 45-60° | ||
| Bezeichnung | Tragfähigkeit (kg) | |||||||||
| TP 0,7 M10 | 1.000 | 500 | 2.000 | 1.000 | 700 | 500 | 1.000 | 750 | ||
| TP 0,7 M12 | 1.400 | 700 | 2.800 | 1.400 | 1.000 | 700 | 1.400 | 1.000 | ||
| TP 0,7 M14 | 2.000 | 1.000 | 4.000 | 2.000 | 1.400 | 1.000 | 2.120 | 1.500 | ||
| TP 1,4 M16 | 2.800 | 1.400 | 5.600 | 2.800 | 2.000 | 1.400 | 3.000 | 2.120 | ||
| TP 1,4 M20 | 3.400 | 1.700 | 6.800 | 3.400 | 2.400 | 1.700 | 3.550 | 2.500 | ||
| TP 1,4 M24 | 3.400 | 1.700 | 6.800 | 3.400 | 2.400 | 1.700 | 3.550 | 2.500 | ||
| TP 2,5 M20 | 5.000 | 2.500 | 10.000 | 5.000 | 3.550 | 2.500 | 5.300 | 3.750 | ||
| TP 4,0 M24 | 8.000 | 4.000 | 16.000 | 8.000 | 5.600 | 4.000 | 8.500 | 6.000 | ||
| TP 4,0 M30 | 8.000 | 4.000 | 16.000 | 8.000 | 5.600 | 4.000 | 8.500 | 6.000 | ||
| TP 6,7 M30 | 12.000 | 6.700 | 24.000 | 13.400 | 9.500 | 6.700 | 14.000 | 10.000 | ||
| TP 8,0 M30 | 12.000 | 8.000 | 24.000 | 16.000 | 11.200 | 8.000 | 16.000 | 12.000 | ||
| TP 10,0 M36 | 15.000 | 10.000 | 30.000 | 20.000 | 14.000 | 10.000 | 21.200 | 15.000 | ||
| TP 12,5 M42 | 15.000 | 12.500 | 30.000 | 25.000 | 17.000 | 12.500 | 25.000 | 18.000 | ||
| TP 12,5 M45 | 15.000 | 12.500 | 30.000 | 25.000 | 17.000 | 12.500 | 25.000 | 18.000 | ||
| TP 12,5 M48 | 15.000 | 12.500 | 30.000 | 25.000 | 17.000 | 12.500 | 25.000 | 18.000 | ||
| TP 17,0 M42 | 20.000 | 13.000 | 40.000 | 26.000 | 18.000 | 13.000 | 27.000 | 19.000 | ||
| TP 17,0 M45 | 25.000 | 17.000 | 50.000 | 34.000 | 23.500 | 17.000 | 35.000 | 25.000 | ||
| TP 17,0 M48 | 25.000 | 17.000 | 50.000 | 34.000 | 23.500 | 17.000 | 35.000 | 25.000 | ||
| TP 17,0 M56 | 25.000 | 18.000 | 50.000 | 36.000 | 25.000 | 18.000 | 37.500 | 26.500 | ||
| TP 20,0 M64 | 25.000 | 20.000 | 50.000 | 40.000 | 28.000 | 20.000 | 40.000 | 30.000 | ||
| Bei unsymmetrischer Lastverteilung gelten für die 2-, 3- und 4-strängigen Anschlagketten die Tragfähigkeit für 1-strängige bei 90°. Andere Größen sind auf Anfrage möglich. |
||||||||||
