Anschweißhaken UKN |
 |
| Anwendungsbereich: Hydraulikbagger, Traverse oder Spreader
|

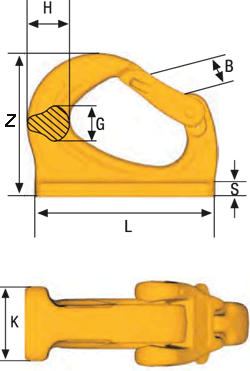

Bezeichnung | Tragfähigkeit | B | G | H | K | L | S | Z | Gewicht | Artikelnummer | |
| (kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | ||||
| UKN-1* | 1.250 | 27 | 17 | 25 | 25 | 95 | 6 | 72 | 0,60 | 1220001 | ||
| UKN-2* | 2.500 | 33 | 20 | 30 | 30 | 114 | 8 | 86 | 0,90 | 1220002 | ||
| UKN-3 | 3.750 | 30 | 23 | 32 | 35 | 132 | 10 | 105 | 1,30 | 1220003 | ||
| UKN-4 | 5.000 | 30 | 29 | 38 | 42 | 140 | 11 | 114 | 2,00 | 1220004 | ||
| UKN-5 | 6.000 | 34 | 30 | 47 | 45 | 165 | 12 | 131 | 3,20 | 1220005 | ||
| UKN-8 | 10.000 | 34 | 40 | 51 | 50 | 172 | 13 | 133 | 3,60 | 1220006 | ||
| UKN-10 | 12.500 | 47 | 43 | 58 | 55 | 220 | 14 | 170 | 8,20 | 1220007 | ||
| UKN-15 | 18.500 | 55 | 50 | 67 | 60 | 240 | 15 | 188 | 9,80 | 1220008 | ||
| * Anschweißplatte leicht gewölbt | ||||||||||||
