Ringschraube drehbar SunPoint SPK Güteklasse 10, mit unverlierbarem Schlüssel |
 |
 |

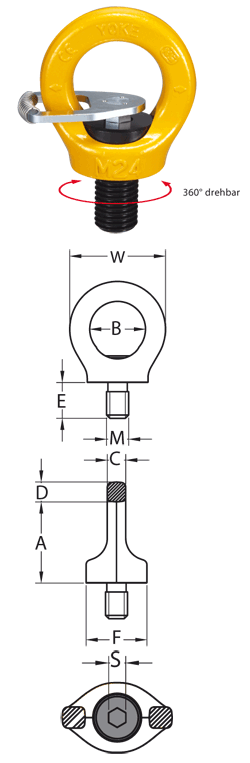

Abmessung | A | B | C | D | E | F | S | W | Gewicht | Artikelnummer | |
| MxE (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
| M8x12 | 36 | 25 | 8 | 11 | 12 | 25 | 6 | 44 | 0,10 | 1230036 | ||
| M10x15 | 36 | 25 | 8 | 11 | 15 | 25 | 6 | 44 | 0,10 | 1230037 | ||
| M12x18 | 42 | 30 | 10 | 13 | 18 | 33 | 8 | 52 | 0,20 | 1230038 | ||
| M16x24 | 51 | 35 | 14 | 13 | 24 | 35 | 10 | 61 | 0,30 | 1230039 | ||
| M20x30 | 57 | 40 | 16 | 17 | 30 | 44 | 12 | 70 | 0,60 | 1230040 | ||
| M24x36 | 70 | 48 | 19 | 21 | 36 | 52 | 14 | 84 | 1,00 | 1230041 | ||
| M30x45 | 86 | 60 | 24 | 26 | 45 | 62 | 17 | 108 | 1,80 | 1230042 | ||
| M36x54 | 103 | 72 | 29 | 32 | 54 | 78 | 22 | 130 | 3,20 | 1230043 | ||
| M42x63 | 120 | 82 | 34 | 38 | 63 | 88 | 24 | 150 | 5,00 | 1230044 | ||
| M48x72 | 137 | 94 | 38 | 43 | 72 | 104 | 27 | 168 | 7,60 | 1230045 | ||
 |

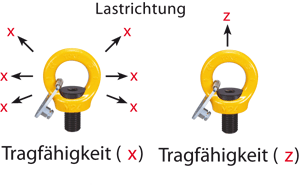

Tragfähigkeit (kg) | |||||||||||
| X | Y | |||||||||||
| 300 | 1.000 | |||||||||||
| 400 | 1.000 | |||||||||||
| 750 | 2.000 | |||||||||||
| 1.500 | 4.000 | |||||||||||
| 1.500 | 4.000 | |||||||||||
| 2.300 | 6.000 | |||||||||||
| 3.200 | 8.000 | |||||||||||
| 4.500 | 12.000 | |||||||||||
| 7.000 | 16.000 | |||||||||||
| 9.000 | 24.000 | |||||||||||
| 12.000 | 32.000 | |||||||||||
