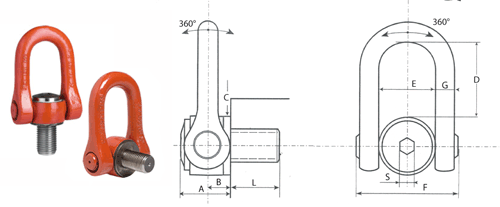

| Bezeichnung |
Tragfähig- |
Sicherheits- |
Gewinde |
Anzugs- |
L |
S |
A |
B |
C |
D |
E |
F |
G |
Gewicht |
Artikelnummer |
|
keit |
faktor |
x Steigung |
moment |
|
|
|
|
|
|
|
|
|
|
|
|
(kg) |
|
(mm) |
(Nm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg) |
|
| DSS M30 |
7300 |
5 |
M30x3,50 |
250 |
45 |
19 |
61 |
31 |
70 |
104 |
73 |
145 |
29 |
5,50 |
1210089 |
| DSS M36 |
10000 |
5 |
M36x4,00 |
320 |
54 |
19 |
61 |
31 |
70 |
104 |
73 |
145 |
29 |
5,50 |
1210090 |
| DSS M42 |
12500 |
5 |
M42x4,50 |
400 |
63 |
19 |
61 |
31 |
70 |
104 |
73 |
145 |
29 |
5,80 |
1210091 |
| DSS M48 |
20000 |
4 |
M48x5,00 |
600 |
68 |
19 |
79 |
38 |
90 |
125 |
91 |
184 |
33 |
11,00 |
1210092 |
| DSS M56 |
25000 |
4 |
M56x5,50 |
600 |
78 |
19 |
79 |
38 |
90 |
125 |
91 |
184 |
33 |
11,30 |
1210093 |
| DSS M64 |
32100 |
4 |
M64x6,00 |
600 |
90 |
19 |
79 |
38 |
95 |
125 |
91 |
184 |
33 |
12,20 |
1210094 |
|
Andere Größen sind auf Anfrage möglich.
|
|
| Anschlagart |
 |
|
|
|
|
|
| Stück |
1 |
2 |
1 |
2 |
2 |
2 |
4 |
4 |
| Neigungswinkel |
0° |
0° |
90° |
90° |
45° |
60° |
45° |
60° |
| Bezeichnung |
Tragfähigkeit (kg) (Sicherheitsfaktor = 4) |
| DSS M30 |
7300 |
14600 |
7300 |
14600 |
10200 |
7300 |
15300 |
7300 |
| DSS M36 |
10000 |
20000 |
10000 |
20000 |
14000 |
10000 |
21000 |
10000 |
| DSS M 42 |
12500 |
25000 |
12500 |
25000 |
17500 |
12500 |
26300 |
12500 |
| DSS M48 |
20000 |
40000 |
20000 |
40000 |
28000 |
20000 |
42000 |
20000 |
| DSS M 56 |
25000 |
50000 |
25000 |
50000 |
35000 |
25000 |
52500 |
25000 |
| DSS M 64 |
32100 |
64200 |
32100 |
64200 |
44940 |
32100 |
67410 |
32100 |
|
Bei unsymmetrischer Lastverteilung gelten für die 2-, 3- und 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige Anschlagketten bei 0°.
|
