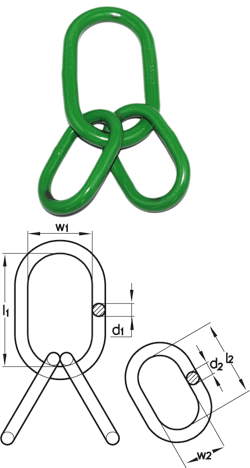

Ringgarnitur nach EN 1677-4 |  |
|
Nenngröße | Tragfähigkeit | d1 | d2 | l1 | l2 | w1 | w2 | Gewicht | Artikelnummer |
| (kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
| 2 | 2.000 | 16 | 13 | 130 | 80 | 65 | 45 | 1,3 | 1060346 | |
| 3 | 3.200 | 18 | 16 | 140 | 90 | 75 | 50 | 1,6 | 1060347 | |
| 4 | 4.000 | 22 | 16 | 180 | 105 | 90 | 55 | 2,9 | 1060348 | |
| 5 | 5.000 | 22 | 18 | 180 | 110 | 90 | 60 | 3,3 | 1060349 | |
| 6 | 6.300 | 26 | 18 | 200 | 125 | 100 | 65 | 4,5 | 1060350 | |
| 8 | 8.000 | 26 | 20 | 200 | 125 | 100 | 70 | 4,9 | 1060351 | |
| 10 | 10.000 | 32 | 22 | 230 | 145 | 115 | 80 | 7,8 | 1060352 | |
| 12,5 | 12.500 | 36 | 26 | 250 | 150 | 130 | 90 | 11,1 | 1060353 | |
| 15 | 15.000 | 36 | 26 | 260 | 160 | 140 | 95 | 11,7 | 1060354 | |
| 20 | 20.000 | 51 | 40 | 350 | 200 | 180 | 110 | 32,0 | 1060355 | |
