hochfeste Schäkel
- verzinkt, Bolzen farbig lackier; Tragfähigkeit, Nenngröße und CE-Zeichen eingeschlagen

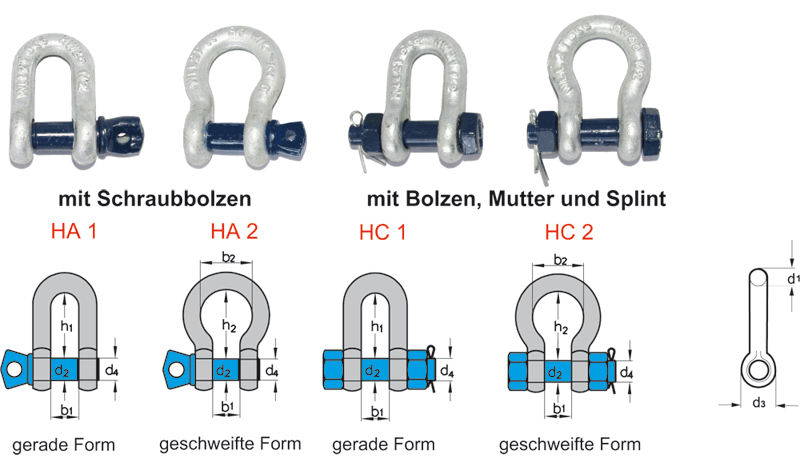

Nenngröße Tragfähigkeit d1 d2 d3 d4 b1 b2 h1 h2 Gewicht (kg) Artikelnummer
(Zoll) (kg) (mm) (mm) (mm) (Zoll) (mm) (mm) (mm) (mm) HA1 HA2 HC1 HC2 HA1 HA2 HC1 HC2
1/4 500 6,5 8 17 5/16 12 20 - 28 - 0,10 - - - 1070082 - -
5/16 750 8 10 21 3/8 13 21 26 31 0,10 0,10 - - 1070067 1070083 - -
3/8 1.000 10 11 25 7/16 16 26 31 36 0,10 0,10 - - 1070068 1070084 - -
7/16 1.500 11 13 27 1/2 18 29 36 42 0,20 0,20 - - 1070069 1070085 - -
1/2 2.000 13 16 30 5/8 21 33 41 48 0,30 0,30 0,30 0,40 1070070 1070086 1070098 1070113
5/8 3.250 16 19 40 3/4 27 43 51 60 0,60 0,70 0,70 0,70 1070071 1070087 1070099 1070114
3/4 4.750 19 22 48 7/8 32 51 60 71 1,00 1,00 1,20 1,30 1070072 1070088 1070100 1070115
7/8 6.500 22 25 54 1 36 58 71 84 1,40 1,50 1,60 1,80 1070073 1070089 1070101 1070116
1 8.500 25 29 60 1 1/8 43 68 81 95 2,00 2,40 2,40 2,50 1070074 1070090 1070102 1070117
1 1/8 9.500 29 32 67 1 1/4 46 74 90 108 3,00 2,20 3,30 3,50 1070075 1070091 1070103 1070118
1 1/4 12.000 32 35 76 1 3/8 52 82 100 119 4,00 4,30 4,60 5,00 1070076 1070092 1070104 1070119
1 3/8 13.500 35 38 84 1 1/2 57 92 113 133 5,40 5,70 6,00 6,80 1070077 1070093 1070105 1070120
1 1/2 17.000 38 41 92 1 5/8 60 98 124 146 7,30 7,80 8,30 8,80 1070078 1070094 1070106 1070121
1 3/4 25.000 44 51 110 2 73 127 146 178 11,30 12,50 12,80 14,10 1070079 1070095 1070107 1070122
2 35.000 51 57 127 2 1/4 83 146 171 197 16,20 18,50 18,50 20,80 1070080 1070096 1070108 1070123
2 1/2 55.000 63 70 152 2 3/4 105 184 203 267 38,30 37,60 38,00 42,30 1070081 1070097 1070109 1070124
3 85.000 76 82 165 3 1/4 127 200 216 330 - - 55,40 65,30 - - 1070110 1070125
3 1/2 120.000 89 95 203 3 3/4 146 230 267 381 - - 98,10 112,50 - - 1070111 1070126
Wir machen darauf aufmerksam, dass das Gewinde d4 nicht in handelsübliche, europäische Gewinde passt.
