Wirbelhaken Typ WHS mit Messinggleitlager/Kugellager |

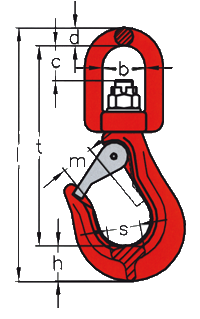

mit Messinggleitlager |
Nenngröße | Tragfähigkeit | l | t | c | b | d | h | s | m | Gewicht | Artikelnummer |
(kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
6-8 | 1.120 | 77 | 137 | 25 | 34 | 13 | 27 | 21 | 19 | 0,70 | 1150066 | |
7-8 | 1.500 | 205 | 160 | 27 | 36 | 15 | 30 | 27 | 24 | 1,10 | 1150067 | |
8-8 | 2.000 | 226 | 178 | 31 | 38 | 16 | 32 | 30 | 28 | 1,30 | 1150068 | |
10-8 | 3.150 | 260 | 200 | 33 | 42 | 18 | 42 | 31 | 33 | 2,40 | 1150069 | |
13-8 | 5.300 | 352 | 281 | 55 | 64 | 24 | 47 | 42 | 44 | 5,20 | 1150070 | |
Wirbelhaken nur im geradem Zug belasten. Für Einsätze, bei denen eine Drehung des Hakens unter Last notwendig ist, sind nur Kugelgelagerte Wirbelhaken geeignet. |
||||||||||||

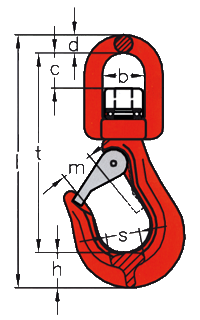

mit Kugellager |
Nenngröße | Tragfähigkeit | l | t | c | b | d | h | s | m | Gewicht | Artikelnummer |
(kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
6-8 | 1.120 | 77 | 137 | 25 | 34 | 13 | 27 | 21 | 19 | 0,80 | 1150071 | |
7-8 | 1.500 | 205 | 160 | 27 | 36 | 15 | 30 | 27 | 24 | 1,20 | 1150072 | |
8-8 | 2.000 | 226 | 178 | 31 | 38 | 16 | 32 | 30 | 28 | 1,40 | 1150073 | |
10-8 | 3.150 | 260 | 200 | 33 | 42 | 18 | 42 | 31 | 33 | 2,50 | 1150074 | |
13-8 | 5.300 | 352 | 281 | 55 | 64 | 24 | 47 | 42 | 44 | 5,70 | 1150075 | |
Wirbelhaken nur im geradem Zug belasten. Für Drehungen unter Last geeignet. | ||||||||||||
