Star Liftket Kettenzüge / Dreiphasenweckselstrom 125 - 6300 kg
Star Liftket Kettenzüge / Dreiphasenwechselstrom Bitte Beachten Sei:
- Betriebsspannung 400 V, 3 ph, 50 Hz
- Schutzart IP55 / Isolationsklasse F
- Abweichende Spannungen und Frequenzen auf Anfrage
- Länge der Steuerleitung Standardmäßig 1,5 m
- Hubhöhe Standardmäßig 3,0 m
- Größere Hub- und Bedienhöhen sind möglich
- Bei Hubhöhen > 20 m ist die Tragfähigkeit um die zusätzliche Kettenmasse zu reduzieren
- Bauformen Star 091/... mit zwei Hubgeschwindigkeiten und Bauformen Star 11... / ... serienmäßig mit 24 V-Schützsteuerung
- Bauform Star 090/... serienmäßig mit 24 V-Schützsteuerung, Direktsteuerung auf Anfrage
Kettenzüge/Dreiphasenwechselstrom 125 kg - 6300 kg

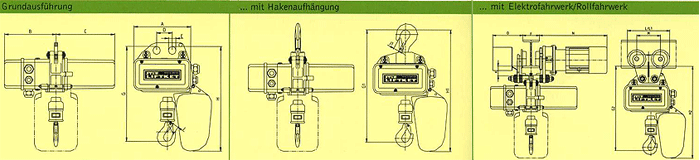

Trag- Typ Star- Hubge- Anzahl Triebwerk- Triebwerk- Lastkette Hub- A B C D E G G1 G2 H H1 H2 J JI Artikelnummer
last Modell schwin- der gruppe gruppe DIN motor
dig- Last- Hubwerk Lastkwette 5684-8
keit stränge FEM EN 818-7
kg m/min 9.511 mm mm kW mm mm mm mm mm mm mm mm mm mm mm mm
125 125/1-8 020/52 8 1 3m 2m 4x12 0,175 212 192 218 58 27 349 432 408 467 550 526 20 22 1600001-X-Y
125 125/1-8/2 021/53 8/2 1 3m 2m 4x12 0,32/0,08 212 192 218 58 27 349 432 408 467 550 526 20 22 1600002-X-Y
125 125/1-24 020/50 24 1 3m 1Bm 4x12 0,55 212 192 218 58 27 349 432 408 467 550 526 20 22 1600003-X-Y
125 125/1-24/6 051/50 24/6 1 3m 2m 5,2x15 0,6/0,1 266 232 274 58 27 386 429 445 505 578 564 20 22 1600004-X-Y
160 160/1-6/1,5 021/52 6/1,5 1 3m 2m 4x12 0,32/0,08 212 192 218 58 27 349 432 408 467 550 526 20 22 1600005-X-Y
250 250/2-4 020/52 4 2 3m 2m 4x12 0,175 212 192 218 58 27 402 485 461 467 550 526 22 22 1600006-X-Y
250 250/2-4/1 021/53 4/1 2 3m 2m 4x12 0,32/0,08 212 192 218 58 27 402 485 461 467 550 526 22 22 1600007-X-Y
250 250/1-6 020/53 6 1 3m 2m 4x12 0,55 212 192 218 58 27 349 432 408 467 550 526 20 22 1600008-X-Y
250 250/1-8 020/54 8 1 3m 1m 4x12 0,55 212 192 218 58 27 349 432 408 467 550 526 20 22 1600009-X-Y
250 250/1-8/2 021/51 8/2 1 2m 1Bm 4x12 0,32/0,08 212 192 218 58 27 349 432 408 467 550 526 20 22 1600010-X-Y
250 250/1-12 030/50 12 1 2m 2m 5,2x15 0,55 266 232 274 58 27 346 429 405 467 550 526 20 22 1600011-X-Y
250 250/2-12 020/50 12 2 3m 1Bm 4x12 0,55 212 192 218 58 27 402 485 461 467 550 426 22 22 1600012-X-Y
250 250/1-12/3 051/52 12/3 1 3m 2m 5,2x15 0,6/0,1 266 232 274 58 27 442 485 501 505 578 564 22 22 1600013-X-Y
250 250/2-12/3 051/50 12/3 2 3m 2m 5,2x15 0,6/0,1 266 232 274 58 27 442 485 501 505 578 564 22 22 1600014-X-Y
250 250/1-18/4,5 051/55 18/4,5 1 3m 1Bm 5,2x15 1,1/0,2 266 232 274 58 27 386 429 445 505 578 564 20 22 1600015-X-Y
250 250/1-24 050/52 24 1 3m 1Bm 5,2x15 1,1 266 232 274 58 27 386 429 445 505 578 564 20 22 1600016-X-Y
320 320/2-3/0,75 021/52 3/0,75 2 3m 2m 4x12 0,32/0,08 212 192 218 58 27 402 485 461 467 550 526 22 22 1600017-X-Y
320 320/1-10 030/53 10 1 1Bm 2m 5,2x15 0,55 212 192 218 58 30 346 429 405 467 550 526 20 22 1600018-X-Y
400 400/1-10 050/53 10 1 1Am 1Bm 5,2x15 0,75 266 232 274 58 30 386 429 456 505 578 575 20 22 1600019-X-Y
500 500/2-3 020/53 3 2 3m 2m 4x12 0,55 212 192 218 58 27 402 485 461 467 550 526 22 22 1600020-X-Y
500 500/2-4 020/054 4 2 3m 1Bm 4x12 0,55 212 192 218 58 27 402 485 461 467 550 526 22 22 1600021-X-Y
500 500/2-4/1 022/51 4/1 2 2m 1Bm 4x12 0,32/0,08 212 192 218 58 27 402 485 461 467 550 526 22 22 1600022-X-Y
500 500/2-6 030/50 6 2 2m 2m 5,2x15 0,55 212 192 218 58 27 402 485 461 467 550 526 22 22 1600023-X-Y
500 500/2-6/1,5 051/52 6/1,5 2 3m 2m 5,2x15 0,6/0,1 266 232 274 58 27 442 485 501 505 578 564 22 22 1600024-X-Y
500 500/1-8 030/52 8 1 1Bm 1Bm 5,2x15 0,55 212 192 218 58 30 346 429 405 467 550 526 20 22 1600025-X-Y
500 500/2-9/2,3 051/55 9/2,3 2 3m 1Bm 5,2x15 1,1/0,2 266 232 274 58 27 442 485 501 505 578 564 22 22 1600026-X-Y
500 500/1-10 070/51 10 1 2m 2m 7,2/21 1,1 266 232 274 58 30 404 486 468 505 595 577 22 28 1600027-X-Y
500 500/1-10/2,5 071/53 10/2,5 1 2m 2m 7,2x21 1,1/0,2 266 232 274 58 30 404 486 468 505 595 577 22 28 1600028-X-Y
500 500/2-12 050/52 12 2 3m 1Bm 5,2x15 1,1 266 232 274 58 27 442 485 501 505 578 564 22 22 1600029-X-Y
630 630/2-5 030/53 5 2 1Bm 2m 5,2x15 0,55 212 192 218 58 30 402 588 461 467 550 526 22 22 1600030-X-Y
630 630/1-10 070/57 10 1 2m 2m 7,2x21 1,1 266 232 274 58 30 404 486 468 507 595 577 22 28 1600031-X-Y
800 800/2-5 050/53 5 2 1Am 1Bm 5,2x15 0,75 266 232 274 58 27 442 485 501 505 578 564 22 22 1600032-X-Y
800 800/1-8 070/54 8 1 2m 2Am 7,2x21 1,1 266 232 274 58 30 404 486 486 507 595 577 22 28 1600033-X-Y
1000 1000/2-4 030/52 4 2 1Bm 1Bm 5,2x15 0,55 212 192 218 58 30 402 485 472 467 550 526 22 22 1600034-X-Y
1000 1000/2-5 070/51 5 2 2m 2m 7,2x21 1,1 266 232 274 58 30 506 588 570 507 595 577 28 28 1600035-X-Y
1000 1000/2-5/1,25 071/53 5/1,25 2 2m 2m 7,2x21 1,1/0,2 266 232 274 58 30 506 588 570 507 595 577 28 28 1600036-X-Y
1000 1000/1-6 070/55 6 1 1Am 1Bm 7,2x21 1,1 266 232 274 58 30 404 486 468 507 595 577 22 28 1600037-X-Y
1000 1000/1-6/1,5 071/55 6/1,5 1 1Am 1Bm 7,2x21 1,1/0,2 266 232 274 58 30 404 486 468 507 595 577 22 28 1600038-X-Y
1000 1000/1-8 090/54 8 1 3m 3m 9x27 2,2 358 285 358 85 34 491 616 567 619 744 694 28 30 1600039-X-Y
1000 1000/1-8/2 090/51 8/2 1 3m 3m 9x27 0,37/1,5 358 285 358 85 34 491 616 567 619 744 964 28 30 1600040-X-Y
1000 1000/1-10 070/53 10 1 1Am 1Bm 7,2x21 1,7 266 232 274 58 30 404 486 468 507 595 577 22 28 1600041-X-Y
1000 1000/1-10 090/52 10 1 3m 3m 9x27 3,0 358 285 358 85 34 491 616 567 619 744 964 28 30 1600042-X-Y
1000 1000/1-10/2,5 091/52 10/2,5 1 3m 3m 9x27 0,75x3,0 358 285 358 85 34 491 616 567 619 744 694 28 30 1600043-X-Y
1250 1250/2-5 070/57 5 2 2m 2m 7,2x21 1,1 266 232 274 58 30 506 588 570 507 595 577 28 28 1600044-X-Y
1250 1250/1-8 070/56 8 1 1Bm 1Bm 7,2x21 1,7 266 232 274 85 34 404 486 474 507 595 583 22 28 1600045-X-Y
1600 1600/2-4 070/54 4 2 2m 2m 7,2x21 1,1 266 232 274 58 30 506 588 570 507 595 577 28 28 1600046-X-Y
1600 1600/1-8 090/55 8 1 2m 2m 9x27 2,2 385 285 358 85 34 491 616 567 619 744 694 28 30 1600047-X-Y
1600 1600/1-10/205 091/56 10/2,5 1 2m 2m 9x27 3,0/0,75 358 285 358 85 34 491 616 567 619 744 694 28 30 1600048-X-Y
1600 1600/1-12/3 091/58 12/3 1 2m 1Bm 9x27 4,4/1,0 358 285 405 85 34 491 616 567 619 744 694 28 30 1600049-X-Y
1600 1600/1-16/4 091/57 16/4 1 1Am 1Bm 9x27 4,4/1,0 358 285 405 85 34 491 616 567 619 744 694 28 30 1600050-X-Y
2000 2000/2-3 070/55 3 2 1Am 1Bm 7,2x21 1,1 266 232 274 58 30 506 588 570 507 595 577 28 28 1600051-X-Y
2000 2000/2-3/0,75 071/55 3/0,75 2 1Am 1Bm 7,2x21 1,1/0,2 266 232 274 58 30 506 588 570 507 595 577 28 28 1600052-X-Y
2000 2000/2-4 090/54 4 2 3m 3m 9x27 2,2 385 285 358 85 34 610 735 688 619 744 694 30 30 1600053-X-Y
2000 2000/2-4/1 091/51 4/1 2 3m 3m 9x27 1,5/0,37 358 285 358 85 34 610 735 688 619 744 694 30 30 1600054-X-Y
2000 2000/2-5 070/53 5 2 1Am 1Bm 7,2x21 1,7 266 232 274 58 30 506 588 570 507 595 577 28 28 1600055-X-Y
2000 2000/2-5 090/52 5 2 3m 3m 9x27 3,0 385 285 358 85 34 610 735 688 619 744 694 30 30 1600056-X-Y
2000 2000/2-5/1,25 091/52 5/1,25 2 3m 3m 9x27 3,0/0,75 385 285 358 85 34 610 735 688 619 744 694 30 30 1600057-X-Y
2500 2500/2-4 070/56 4 2 1Bm 1Bm 7,2x21 1,7 266 232 274 85 30 506 588 576 507 595 583 28 28 1600058-X-Y
2500 2500/1-10 110/52 10 1 2m 2m 11,3x31 4,0 385 285 358 120 47 600 728 685 661 790 750 30 42 1600059-X-Y
2500 2500/1-10/2,5 111/52 10/2,5 1 2m 2m 11,3x31 4,4/1,0 385 285 405 120 47 600 728 685 661 790 750 30 42 1600060-X-Y
3200 3200/2-4 090/55 4 2 2m 2m 9x27 2,2 385 285 358 85 30 610 735 688 619 744 694 30 30 1600061-X-Y
3200 3200/2-5/1,25 091/56 5/1,25 2 2m 2m 9x27 3,0/0,75 385 285 358 85 30 610 735 688 619 744 694 30 30 1600062-X-Y
3200 3200/2-6/1,5 091/58 3/0,75 2 2m 1Bm 9x27 4,4/1,0 385 285 405 85 30 610 735 688 619 744 694 30 30 1600063-X-Y
3200 3200/1-8 110/54 8 1 1Bm 1Bm 11,3x31 4,0 385 285 358 120 47 600 728 685 661 790 750 30 42 1600064-X-Y
3200 3200/2-8/2 091/57 4/1 2 1Am 1Bm 9x27 4,4/1,0 385 285 405 85 30 610 735 688 619 744 694 30 30 1600065-X-Y
3200 3200/1-8/2 111/54 8/2 1 1Bm 1Bm 11,3x31 4,4/1,0 385 285 405 120 47 600 728 685 661 790 750 30 42 1600066-X-Y
5000 5000/2-5 110/52 5 2 2m 2m 11,3x31 4,0 385 285 358 120 47 730 859 819 661 790 750 42 42 1600067-X-Y
5000 5000/2-5/1,25 111/52 5/1,25 2 2m 2m 11,3x31 4,4/1,0 385 285 405 120 47 730 859 819 661 790 750 42 42 1600068-X-Y
6300 6300/2-4 110/54 4 2 1Bm 1Bm 11,3x31 4,0 385 285 358 120 47 730 859 819 661 790 750 42 42 1600069-X-Y
6300 6300/2-4/1 111/54 4/1 2 1Bm 1Bm 11,3x31 4,1/1,0 385 285 405 120 47 730 859 819 661 790 750 42 42 1600070-X-Y
Die in den Tabellen angegebenen Werte sind Richtwerte. Infolge technischer Änderungen sind jederzeit Abweichungen möglich und bleiben vorbehalten.
Bitte ergänzen Sie die Variable Stelle "X" mit den gewünschten Typ
(1=Hakenaufhängung/2=Ösenaufhängung/3=Rollfahrwerk/4=Haspelfahrwerk/5=E-Fahrwerk)
sowie die Variable "Y"mit der gewünschten Hubhöhe.
Beispiel für X: Typ Ösenaufhängung "X" = 2; Beispiel für Y: Hubhöhe = 2,0 m "Y" = 2
