Schraubklemme WF |  |
|
- Die beidseitige Klemmung mit rundem Zahnkreis gewährleistet eine höhere Klemmkraft und sicheres Arbeiten - Mit zwei Aufhängeösen, eine für vertikalen Zug, eine für horizontalen Zug - Schraubklemme eignet sich zum Anheben von schrägen Lasten wie z.B. I-Trägern - Das Gehäuse ist einbrennlackiert, die runden Zahnkreise und die Schrauben sinc rostschutzbehandelt - Gehäuse, Hebel und Schrauben sind aus speziellem legiertem Stahl - Sicherheitsfaktor 8 |
|||||||||||||||||||||||

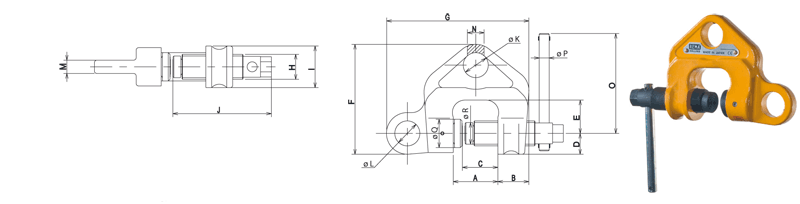

| Modell | WLL | min. zu Hebende | Maulw. | Abmessungen (mm) | Gewicht | Artikelnummer | |||||||||||||||||
| (t) | Last(t) | (mm) | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | (kg) | ||
| WF-0,5 | 0,5 | 0,1 | 3-28 | 41,0 | 32 | 30,5 | 21 | 33 | 108 | 138 | 24 | 42 | 98 | 25 | 24,5 | 12 | 16 | 120 | 10 | 26 | 21 | 1,50 | 1530042 |
| WF-1,0 | 1,0 | 0,2 | 3-40 | 53,5 | 38 | 42,5 | 25 | 40 | 132 | 172 | 30 | 50 | 118 | 30 | 29,5 | 16 | 20 | 120 | 12 | 34 | 26 | 2,90 | 1530043 |
| WF-2,0 | 2,0 | 0,4 | 3-45 | 60,0 | 45 | 47,5 | 31 | 41 | 157 | 202 | 36 | 62 | 126 | 34 | 33,0 | 22 | 28 | 150 | 12 | 36 | 29 | 4,90 | 1530044 |
| WF-3,0 | 3,0 | 0,6 | 6-49 | 65,5 | 52 | 51,5 | 35 | 44 | 170 | 230 | 42 | 70 | 139 | 35 | 40,5 | 28 | 33 | 160 | 12 | 40 | 36 | 7,20 | 1530045 |
| WF-5,0 | 5,0 | 1,0 | 9-53 | 71,0 | 57 | 55,5 | 38 | 46 | 187 | 248 | 48 | 75 | 137 | 40 | 45,0 | 38 | 40 | 180 | 12 | 41 | 36 | 10,0 | 1530046 |
 |
|||||||||||||||||||||||
