Vertikal-Hebeklemme CS
Hebeklemme zum sicheren Transport von Stahlplatten in vertikaler Position.

- Mit Standard-Aushängung, in einer Richtung beweglich
- Sicherheitsverrieglung übt mittels Feder eine Anfangskraft auf die Platte aus,
damit sie nicht aus der Klemme fallen kann
- Zum Heben von Stahlplatten mit einer Härte bis 37 RC (345 HB)
- Traglast und Maulöffnung sind auf der Hebeklemme eindeutig aufgeführt
- Geeignet zum Heben, um 380° Verdrehen und zum vertikalen Transport von Stahlplatten
- Sicherheitsfaktor von mindestens 5 x Traglast
- Hebeklemme wurde mit 2 x Traglast geprüft

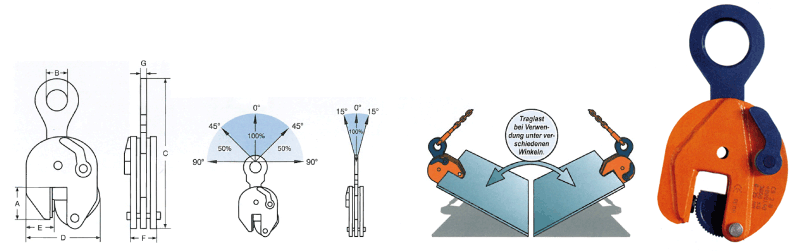

Modell zulässige Maulweite Abmessungen (mm) Gewicht Artikelnummer
Traglast (kg) (mm) A B C D E F G (kg)
CS-0,75 750 0-13 47 30 205 100 35 37 10 1,50 1530016
CSE-1,0 1.000 0-25 55 45 265 142 38 47 15 3,30 1530017
CS-1,5 1.500 0-20 80 65 335 165 55 56 17 6,30 1530018
CS-2,0 2.000 0-35 80 65 335 185 55 56 17 6,50 1530019
CS-3,0 3.000 0-35 80 65 335 185 55 56 17 7,00 1530020
CS-4,0 4.000 0-45 85 70 430 230 60 78 20 16,00 1530021
CS-6,0 6.000 0-50 114 75 490 255 78 78 20 20,0 1530022
CS-9,0 9.000 0-55 112 75 530 267 70 86 20 26,00 1530023
CS-12,0 12.000 0-52 148 85 617 295 100 94 44 42,00 1530024
CS-15,0 15.000 0-75 159 86 760 375 135 105 50 71,00 1530025
