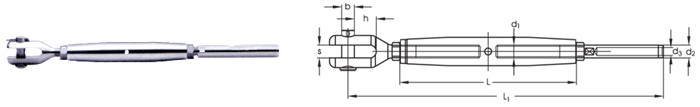

| -gefräst |
 |
| Seil-ø |
Gewinde |
d2 |
d3 |
h |
s |
b |
L |
L1 |
Bruchlast* |
Artikelnummer |
| mm |
d1 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
|
| 12 |
M20 |
20,0 |
12,5 |
35,5 |
20 |
19 |
240 |
489,5 |
13.000 |
371241220 |
| 14 |
M22 |
25,0 |
14,8 |
38 |
22 |
22 |
270 |
547 |
17.000 |
371241422 |
| 16 |
M22 |
28,0 |
17,0 |
38 |
22 |
22 |
270 |
572 |
17.000 |
371241622 |
| 16 |
M24 |
28,0 |
17,0 |
39,5 |
25 |
25 |
325 |
638 |
20.000 |
371241624 |
| 19 |
M27 |
34,5 |
20,0 |
41 |
30 |
28 |
345 |
728 |
25.500 |
371241927 |
| 22 |
M30 |
40,5 |
23,5 |
51 |
35 |
32 |
375 |
819 |
31.000 |
371242230 |
| 26 |
M36 |
46,0 |
27,5 |
49,5 |
35 |
35 |
410 |
906 |
43.000 |
371242636 |
| * Bitte Bruchlast nich mit der Tragfähigkeit verwechseln. |
|

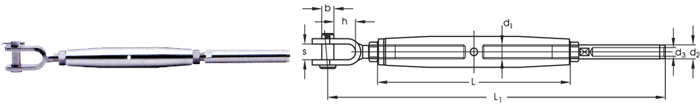

| -geschweißt |
 |
| Seil-ø |
Gewinde |
d2 |
d3 |
h |
s |
b |
L |
L1 |
Bruchlast* |
Artikelnummer |
| mm |
d1 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
|
| 12 |
M20 |
20,0 |
12,5 |
41,0 |
24 |
19 |
240 |
466 |
13.000 |
371251220 |
| 14 |
M22 |
25,0 |
14,8 |
46,5 |
30 |
22 |
270 |
555,5 |
17.000 |
371251422 |
| 16 |
M22 |
28,0 |
17,0 |
46,5 |
30 |
22 |
270 |
580,5 |
17.000 |
371251622 |
| 16 |
M24 |
28,0 |
17,0 |
49,3 |
30 |
25,4 |
325 |
641 |
20.000 |
371251624 |
| * Bitte Bruchlast nich mit der Tragfähigkeit verwechseln. |
