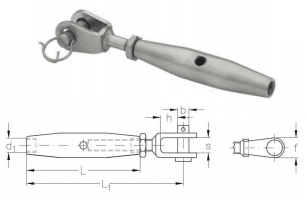

ASS Mini-Wantenspanner mit 1 Gabel (Linksgewinde) |
|
  |
|||||||||
| Nenngröße | Gewinde | h | s | b | L | L1 | f | Artikelnummer |
| d1 | mm | mm | mm | mm | mm | mm | |||
| M4 | M4 | 9 | 7 | 5 | 40 | 60 | 12 | 311216004 | |
| M5 | M5 | 9 | 7 | 5 | 50 | 71 | 12 | 311216005 | |
| M6 | M6 | 8 | 8 | 6 | 60 | 81 | 13 | 311216006 | |
| M8 | M8 | 11 | 11 | 8 | 60 | 88 | 17 | 311216008 | |
| M10 | M10 | 13 | 12 | 9 | 80 | 123 | 20 | 311216010 | |
| Bei den obenaufgeführten Wantenspanner steht der Anschluß mit Rechtsgewinde stets frei zur Verfügung zum Verbinden beliebiger Anschlußteile wie z.B. Schrauben, Gewindestangen usw. |
|||||||||
