ASS Zylinderklemme |
|
 |
|||||||
ASS Zylinderklemme
| Seil-ø | m | d1 | d2 | L | Anzugs- | Artikelnummer |
| mm | mm | mm | mm | drehmoment Nm | |||
| 3+4 | 4,2 | M8 | 20 | 24 | 5 | 391510004 | |
| 5+6 | 6,2 | M10 | 28 | 32 | 15 | 391510006 | |
| Nur für Seilkonstuktion 6x7-WSC und 6x19M-WSC geeignet.
Bruchkraft: 90 % der Mindestbruchkraft des verwendeten Seiles
Anzugsdrehmoment mit Drehmomentschlüssel und handelsüblicher |
|||||||

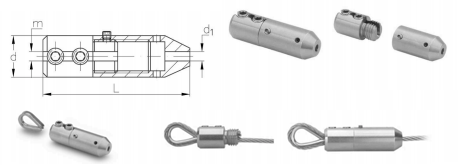

Zylinderklemme mit Kappe
| Nenngröße | Seil-ø | m | d | d1 | L | Artikelnummer |
| 4 | mm | mm | mm | mm | mm | ||
| 4 | 3+4 | 4,5 | 20 | 4,5 | 64 | 391610004 | |
