ASS Deko-Spannvorrichtung |
|
 |
||||||||||||

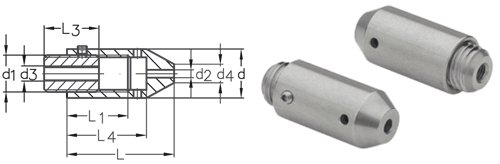

| Nenngröße | Seil-ø | L | L1 | L3 | L4 | d | d1 | d2 | d3 | d4 | Artikelnummer |
| mm | mm | mm | mm | mm | mm | mm | mm | |||||
| 2 | 1,5+2 | 35 | 20 | 18 | 26 | 16 | M12 | 2,5 | M5 | 6 | 351410002 | |
| 4 | 3+4 | 40 | 25 | 23 | 33 | 20 | M16 | 4,5 | M6 | 12 | 351410004 | |
| Das Seil wird üblicherweise mit einem ASS Zylinderterminal verpreßt, um anschließend gemäß der nachstehenden Fotoserie montiert zu werden. Alternativ können auch ASS Klemmringe eingesetzt werden, die auf das Seil aufgeschraubt werden und die Funktion des ASS Zylinderterminals übernehmen. |
||||||||||||
| Beispielbilder | ||||||||||||
