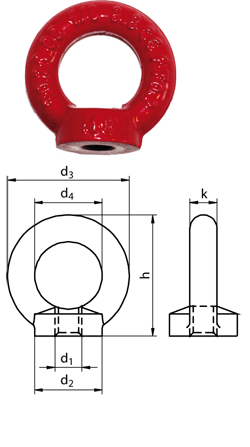

Gewinde |
WLL in geradem |
d2 |
d3 |
d4 |
h |
k |
Gewicht |
Artikelnummer |
| d1 (mm) |
Zug (kg) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg) |
|
| M6 |
400 |
20 |
36 |
20 |
36 |
8 |
0,05 |
1230001 |
| M8 |
800 |
20 |
36 |
20 |
36 |
8 |
0,06 |
1230002 |
| M10 |
1.000 |
25 |
45 |
25 |
45 |
10 |
0,11 |
1230003 |
| M12 |
1.600 |
30 |
54 |
30 |
53 |
12 |
0,18 |
1230004 |
| M16 |
4.000 |
35 |
63 |
35 |
62 |
14 |
0,28 |
1230005 |
| M20 |
6.000 |
35 |
72 |
40 |
71 |
16 |
0,45 |
1230006 |
| M24 |
8.000 |
50 |
90 |
50 |
90 |
20 |
0,87 |
1230007 |
| M30 |
12.000 |
65 |
108 |
60 |
109 |
24 |
1,66 |
1230008 |
| M36 |
16.000 |
75 |
126 |
70 |
128 |
28 |
2,65 |
1230009 |
| M42 |
24.000 |
85 |
144 |
80 |
147 |
32 |
4,00 |
1230010 |
| M48 |
32.000 |
100 |
166 |
90 |
168 |
38 |
6,58 |
1230011 |
|
|
|
Anschlagart |
 |
 |
 |
 |
 |
 |
| Stück |
1 |
1 |
2 |
2 |
2 |
2 |
3 oder 4 |
3 oder 4 |
| Neigungswinkel |
0° |
90° |
0° |
90° |
0°-45° |
45°-60° |
0°-45° |
45°-60° |
| Bezeichnung |
Tragfähigkeit (kg) |
| M6 |
400 |
100 |
800 |
200 |
140 |
100 |
200 |
140 |
| M8 |
800 |
200 |
1.600 |
400 |
280 |
200 |
400 |
280 |
| M10 |
1.000 |
250 |
2.000 |
500 |
350 |
250 |
500 |
350 |
| M12 |
1.600 |
400 |
3.200 |
800 |
560 |
400 |
800 |
560 |
| M16 |
4.000 |
1.000 |
8.000 |
2.000 |
1.400 |
1.000 |
2.100 |
1.500 |
| M20 |
6.000 |
1.500 |
12.000 |
3.000 |
2.100 |
1.500 |
3.000 |
2.100 |
| M24 |
8.000 |
2.000 |
16.000 |
4.000 |
2.800 |
2.000 |
4.000 |
2.800 |
| M30 |
12.000 |
3.000 |
24.000 |
6.000 |
4.200 |
3.000 |
6.000 |
4.200 |
| M36 |
16.000 |
4.000 |
32.000 |
8.000 |
5.600 |
4.000 |
7.800 |
5.400 |
| M42 |
24.000 |
6.000 |
48.000 |
12.000 |
8.400 |
6.000 |
11.800 |
8.200 |
| M48 |
32.000 |
8.000 |
64.000 |
16.000 |
11.250 |
8.000 |
15.600 |
10.900 |
