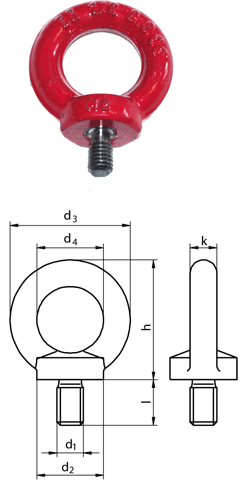

Ringschraube hochfest 8.8 |
Gewinde | WLL in geradem | d2 | d3 | d4 | h | k | l | Gewicht | Artikelnummer | ||
d1 (mm) | Zug (kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
M6 | 400 | 20 | 36 | 20 | 36 | 8 | 13,0 | 0,05 | 1230012 | ||
M8 | 800 | 20 | 36 | 20 | 36 | 8 | 13,0 | 0,06 | 1230013 | ||
M10 | 1.000 | 25 | 45 | 25 | 45 | 10 | 17,0 | 0,11 | 1230014 | ||
M12 | 1.600 | 30 | 54 | 30 | 53 | 12 | 20,5 | 0,18 | 1230015 | ||
M16 | 4.000 | 35 | 63 | 35 | 62 | 14 | 27,0 | 0,28 | 1230016 | ||
M20 | 6.000 | 35 | 72 | 40 | 71 | 16 | 30,0 | 0,45 | 1230017 | ||
M24 | 8.000 | 50 | 90 | 50 | 90 | 20 | 36,0 | 0,87 | 1230018 | ||
M30 | 12.000 | 65 | 108 | 60 | 109 | 24 | 45,0 | 1,66 | 1230019 | ||
M36 | 16.000 | 75 | 126 | 70 | 128 | 28 | 54,0 | 2,65 | 1230020 | ||
M42 | 24.000 | 85 | 144 | 80 | 147 | 32 | 63,0 | 4,00 | 1230021 | ||
M48 | 32.000 | 100 | 166 | 90 | 168 | 38 | 68,0 | 6,58 | 1230022 | ||
Anschlagart | |||||||||||
Stück | 1 | 1 | 2 | 2 | 2 | 2 | 3 oder 4 | 3 oder 4 | |||
Neigungswinkel | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |||
Bezeichnung | Tragfähigkeit (kg) | ||||||||||
M6 | 400 | 100 | 800 | 200 | 140 | 100 | 200 | 140 | |||
M8 | 800 | 200 | 1.600 | 400 | 280 | 200 | 400 | 280 | |||
M10 | 1.000 | 250 | 2.000 | 500 | 350 | 250 | 500 | 350 | |||
M12 | 1.600 | 400 | 3.200 | 800 | 560 | 400 | 800 | 560 | |||
M16 | 4.000 | 1.000 | 8.000 | 2.000 | 1.400 | 1.000 | 2.100 | 1.500 | |||
M20 | 6.000 | 1.500 | 12.000 | 3.000 | 2.100 | 1.500 | 3.000 | 2.100 | |||
M24 | 8.000 | 2.000 | 16.000 | 4.000 | 2.800 | 2.000 | 4.000 | 2.800 | |||
M30 | 12.000 | 3.000 | 24.000 | 6.000 | 4.200 | 3.000 | 6.000 | 4.200 | |||
M36 | 16.000 | 4.000 | 32.000 | 8.000 | 5.600 | 4.000 | 7.800 | 5.400 | |||
M42 | 24.000 | 6.000 | 48.000 | 12.000 | 8.400 | 6.000 | 11.800 | 8.200 | |||
M48 | 32.000 | 8.000 | 64.000 | 16.000 | 11.250 | 8.000 | 15.600 | 10.900 |
