Ringschraube hochfest 8.8 drehbar |
Nenngröße | Gewinde L | A | B | C | F | H | Gewicht | Artikelnummer | ||
(mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | ||||
M6 | 15 | 25 | 45 | 25 | 10 | 45 | 0,09 | 1230027 | ||
M8 | 15 | 25 | 45 | 25 | 10 | 45 | 0,09 | 1230028 | ||
M10 | 16 | 25 | 45 | 25 | 10 | 45 | 0,11 | 1230029 | ||
M12 | 22 | 35 | 63 | 35 | 14 | 62 | 0,27 | 1230030 | ||
M14 | 20 | 35 | 63 | 35 | 14 | 62 | 0,29 | 1230031 | ||
M16 | 29 | 35 | 63 | 35 | 14 | 62 | 0,31 | 1230032 | ||
M20 | 32 | 50 | 90 | 50 | 20 | 90 | 0,86 | 1230033 | ||
M24 | 40 | 50 | 90 | 50 | 20 | 90 | 0,90 | 1230034 | ||
M30 | 45 | 60 | 108 | 65 | 24 | 109 | 1,70 | 1230035 | ||

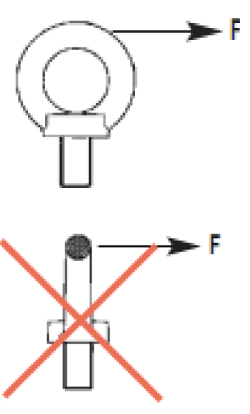

Anschlagart | ||||||||||
Stück | 1 | 2 | 1 | 2 | 2 | 2 | 3 oder 4 | 3 oder 4 | ||
Neigungswinkel | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | ||
Bezeichnung | Tragfähigkeit (kg) | |||||||||
M6 | 400 | 800 | 100 | 200 | 140 | 100 | 200 | 140 | ||
M8 | 800 | 1.600 | 200 | 400 | 280 | 200 | 400 | 280 | ||
M10 | 1.000 | 2.000 | 250 | 500 | 350 | 250 | 500 | 350 | ||
M12 | 1.600 | 3.200 | 400 | 800 | 560 | 400 | 800 | 560 | ||
M14 | 3.000 | 6.000 | 750 | 1.500 | 1.000 | 750 | 1.500 | 1.000 | ||
M16 | 4.000 | 8.000 | 1.000 | 2.000 | 1.400 | 1.000 | 2.000 | 1.400 | ||
M20 | 6.000 | 12.000 | 1.500 | 3.000 | 2.100 | 1.500 | 3.000 | 2.100 | ||
M24 | 8.000 | 16.000 | 2.000 | 4.000 | 2.800 | 2.000 | 4.000 | 2.800 | ||
M30 | 12.000 | 24.000 | 3.000 | 6.000 | 4.200 | 3.000 | 6.000 | 4.200 |
