Anschlagwirbel THEIPA® Point-S
zum Anschweißen

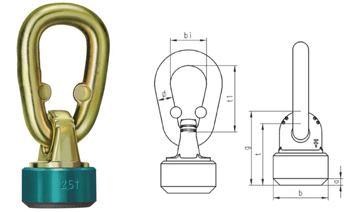

Anschlagwirbel Theipa Point-S
Bezeichnung a b g t Glied Gewicht
Artikelnummer
(mm) (mm) (mm) (mm) ø x t1 x bi (kg)
TP-S 2,5 5,5 x 45° 52 68 57 16x70x34 0,95 1210041
TP-S 4,0 7,0 x 45° 57 74 62 18x85x45 1,30 1210042
TP-S 6,7 8,5 x 45° 70 95 78 20x85x45 2,20 1210043
TP-S 10,0 10,0 x 45° 80 102 83 23x115x60 3,80 1210044
TP-S 17,0 12,0 x 45° 100 129 106 30x140x70 6,66 1210045
Anschlagart
Stück 1 1 2 2 2 2 3 oder 4 3 oder 4
Neigungswinkel 0° 90° 0° 90° 0-45° 45-60° 0-45° 45-60°
Bezeichnung Tragfähigkeit (kg)
TP-S 2,5 5.000 2.500 10.000 5.000 3.550 2.500 5.300 3.750
TP-S 4,0 8.000 4.000 16.000 8.000 5.600 4.000 8.500 6.000
TP-S 6,7 12.000 6.700 24.000 13.400 9.500 6.700 14.000 10.000
TP-S 10,0 15.000 10.000 30.000 20.000 14.000 10.000 21.200 15.000
TP-S 17,0 25.000 17.000 50.000 34.000 23.500 17.000 35.000 25.000
Die Vorteile sind:

- Eindeutige Anzeige der zulässigen Neigungswinkel in Verbindung mit Anschlagketten bzw. -seilen
- Zusätzliche Lagerung zum ruckfreien Drehen und Wenden auch unter Last
- Quetschmarken verhindern das Verklanken des Gliedes
- Korrosionsschutz durch galvanischen Überzug, auch im Ihhenbereich
- Verbesserte Auflage durch mechanisch ausgebildete Abstützfläche
- Verschließanzeige des Kugellagers, Ablegereife auch ohne Messwerkzeug erkennbar
- 4-fache Sicherheit gegen Bruch in allen Belastungsrichtungen
