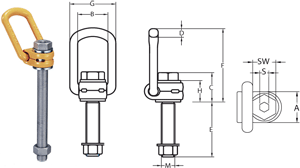

Anschlagwirbel LBO mit langer Schraube |  |
 |
mit langer Schraube
- Tragfähigkeit: 100 % bei -40°C bis 100°C, 85% bis 250°C, 80 % bis 250°C, 75% bis 350°C |
|||||||||||||
| Nenngröße | Gewinde | Anzugs- | A | B | C | D | E | F | G | H | S | SW | Gewicht | Artikelnummer |
| länge E | moment | |||||||||||||
| (mm) | (mm) | (Nm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |
| LBO M8x1,25 | 76 | 30 | 30 | 35 | 35 | 10 | 76 | 85 | 55 | 29 | 6 | 13 | 0,20 | 1210071 |
| LBO M10x1,50 | 96 | 60 | 30 | 35 | 36 | 10 | 96 | 85 | 55 | 29 | 6 | 17 | 0,40 | 1210072 |
| LBO M12x1,75 | 114 | 100 | 33 | 37 | 44 | 14 | 114 | 98 | 57 | 36 | 8 | 19 | 0,50 | 1210073 |
| LBO M16x2,00 | 149 | 150 | 33 | 37 | 46 | 14 | 149 | 98 | 57 | 36 | 10 | 24 | 0,70 | 1210074 |
| LBO M20x2,50 | 186 | 250 | 50 | 54 | 57 | 17 | 186 | 140 | 82 | 44 | 12 | 30 | 1,70 | 1210075 |
| LBO M24x3,00 | 221 | 400 | 50 | 54 | 59 | 17 | 221 | 140 | 82 | 44 | 14 | 36 | 2,00 | 1210076 |
| Anschlagart |  |
 |
 |
 |
 |
 |
||||||||
| Stück | 1 | 1 | 2 | 2 | 2 | 2 | 3 oder 4 | 3 oder 4 | ||||||
| Neigungswinkel | 0° | 90° | 0° | 90° | 0-45° | 45-60° | 0-45° | 45-60° | ||||||
| Bezeichnung | Tragfähigkeit (kg) | |||||||||||||
| LBO M8 | 300 | 300 | 600 | 600 | 420 | 300 | 630 | 450 | ||||||
| LBO M10 | 630 | 630 | 1.260 | 1.260 | 880 | 630 | 1.320 | 950 | ||||||
| LBO M12 | 1.000 | 1.000 | 2.000 | 2.000 | 1.400 | 1.000 | 2.100 | 1.500 | ||||||
| LBO M14 | 1.200 | 1.200 | 2.400 | 2.400 | 1.700 | 1.200 | 2.500 | 1.800 | ||||||
| LBO M16 | 1.500 | 1.500 | 3.000 | 3.000 | 2.100 | 1.500 | 3.100 | 2.200 | ||||||
| LBO M18 | 2.000 | 2.000 | 4.000 | 4.000 | 2.800 | 2.000 | 4.200 | 3.000 | ||||||
| LBO M20 | 2.500 | 2.500 | 5.000 | 5.000 | 3.500 | 2.500 | 5.200 | 3.700 | ||||||
| LBO M24 | 4.000 | 4.000 | 8.000 | 8.000 | 5.600 | 4.000 | 8.400 | 6.000 | ||||||
| LBO M27 | 4.000 | 4.000 | 8.000 | 8.000 | 5.600 | 4.000 | 8.400 | 6.000 | ||||||
| LBO M30 | 5.000 | 5.000 | 10.000 | 10.000 | 7.000 | 5.000 | 10.500 | 7.500 | ||||||
| LBO M36 | 7.000 | 7.000 | 14.000 | 14.000 | 9.800 | 7.000 | 17.700 | 10.500 | ||||||
| LBO M36 | 8.000 | 8.000 | 16.000 | 16.000 | 11.200 | 8.000 | 16.800 | 12.000 | ||||||
| LBO M42 | 10.000 | 10.000 | 20.000 | 20.000 | 14.000 | 10.000 | 21.000 | 15.000 | ||||||
| LBO M42 | 15.000 | 15.000 | 30.000 | 30.000 | 21.000 | 15.000 | 31.500 | 22.500 | ||||||
| LBO M48 | 20.000 | 20.000 | 40.000 | 40.000 | 28.000 | 20.000 | 42.000 | 30.000 | ||||||
| Bei unsymmetrischer Lastverteilung gelten für die 2-, 3- und 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige Anschlagketten bei 0°. | ||||||||||||||
