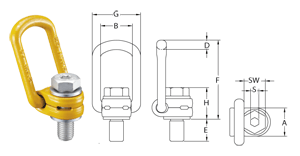

Anschlagwirbel LBO |
mit normaler Schraube
- Tragfähigkeit: 100 % bei -40°C bis 100°C, 85% bis 250°C, 80 % bis 250°C, 75% bis 350°C |
||||||||||||||
Nenngröße | Gewinde | Anzugs- | A | B | D | E | F | G | H | S | SW | Gewicht | Artikelnummer | |
länge E | moment | |||||||||||||
(mm) | (mm) | (Nm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | ||
LBO M8x1,25 | 11 | 30 | 30 | 35 | 10,0 | 11 | 85 | 55 | 35 | 6 | 13 | 0,20 | 1210056 | |
LBO M10x1,50 | 16 | 60 | 30 | 35 | 10,0 | 16 | 85 | 55 | 36 | 8 | 17 | 0,30 | 1210057 | |
LBO M12x1,75 | 18 | 100 | 33 | 37 | 13,5 | 18 | 98 | 57 | 44 | 8 | 19 | 0,50 | 1210058 | |
LBO M14x2,00 | 21 | 120 | 33 | 37 | 13,5 | 21 | 98 | 57 | 45 | 10 | 22 | 0,50 | 1210059 | |
LBO M16x2,00 | 24 | 150 | 33 | 37 | 13,5 | 24 | 98 | 57 | 46 | 10 | 24 | 0,50 | 1210060 | |
LBO M18x2,00 | 26 | 200 | 50 | 54 | 16,5 | 26 | 140 | 82 | 57 | 12 | 30 | 1,30 | 1210061 | |
LBO M20x2,50 | 30 | 250 | 50 | 54 | 16,5 | 30 | 140 | 82 | 57 | 12 | 30 | 1,30 | 1210062 | |
LBO M24x3,00 | 36 | 400 | 50 | 54 | 16,5 | 36 | 140 | 82 | 59 | 14 | 36 | 1,40 | 1210063 | |
LBO M27x3,00 | 38 | 400 | 60 | 65 | 22,5 | 38 | 170 | 99 | 79 | 17 | 41 | 2,80 | 1210064 | |
LBO M30x3,50 | 48 | 500 | 60 | 65 | 22,5 | 48 | 170 | 99 | 81 | 17 | 46 | 3,10 | 1210065 | |
LBO M36x4,00 | 54 | 700 | 60 | 65 | 22,5 | 54 | 178 | 99 | 88 | 22 | 55 | 3,30 | 1210066 | |
LBO M36x4,00 | 62 | 800 | 77 | 85 | 26,5 | 62 | 225 | 124 | 101 | 22 | 55 | 5,80 | 1210067 | |
LBO M42x4,50 | 72 | 1.000 | 77 | 85 | 26,5 | 72 | 225 | 124 | 104 | 24 | 65 | 6,30 | 1210068 | |
LBO M42x4,50 | 57 | 1.500 | 95 | 104 | 36,0 | 57 | 256 | 158 | 112 | 24 | 65 | 10,80 | 1210069 | |
LBO M48x5,00 | 67 | 2.000 | 95 | 104 | 36,0 | 67 | 259 | 158 | 120 | 27 | 75 | 11,60 | 1210070 | |
Anschlagart | ||||||||||||||
Stück | 1 | 1 | 2 | 2 | 2 | 2 | 3 oder 4 | 3 oder 4 | ||||||
Neigungswinkel | 0° | 90° | 0° | 90° | 0-45° | 45-60° | 0-45° | 45-60° | ||||||
Bezeichnung | Tragfähigkeit (kg) | |||||||||||||
LBO M8 | 300 | 300 | 600 | 600 | 420 | 300 | 630 | 450 | ||||||
LBO M10 | 630 | 630 | 1.260 | 1.260 | 880 | 630 | 1.320 | 950 | ||||||
LBO M12 | 1.000 | 1.000 | 2.000 | 2.000 | 1.400 | 1.000 | 2.100 | 1.500 | ||||||
LBO M14 | 1.200 | 1.200 | 2.400 | 2.400 | 1.700 | 1.200 | 2.500 | 1.800 | ||||||
LBO M16 | 1.500 | 1.500 | 3.000 | 3.000 | 2.100 | 1.500 | 3.100 | 2.200 | ||||||
LBO M18 | 2.000 | 2.000 | 4.000 | 4.000 | 2.800 | 2.000 | 4.200 | 3.000 | ||||||
LBO M20 | 2.500 | 2.500 | 5.000 | 5.000 | 3.500 | 2.500 | 5.200 | 3.700 | ||||||
LBO M24 | 4.000 | 4.000 | 8.000 | 8.000 | 5.600 | 4.000 | 8.400 | 6.000 | ||||||
LBO M27 | 4.000 | 4.000 | 8.000 | 8.000 | 5.600 | 4.000 | 8.400 | 6.000 | ||||||
LBO M30 | 5.000 | 5.000 | 10.000 | 10.000 | 7.000 | 5.000 | 10.500 | 7.500 | ||||||
LBO M36 | 7.000 | 7.000 | 14.000 | 14.000 | 9.800 | 7.000 | 17.700 | 10.500 | ||||||
LBO M36 | 8.000 | 8.000 | 16.000 | 16.000 | 11.200 | 8.000 | 16.800 | 12.000 | ||||||
LBO M42 | 10.000 | 10.000 | 20.000 | 20.000 | 14.000 | 10.000 | 21.000 | 15.000 | ||||||
LBO M42 | 15.000 | 15.000 | 30.000 | 30.000 | 21.000 | 15.000 | 31.500 | 22.500 | ||||||
LBO M48 | 20.000 | 20.000 | 40.000 | 40.000 | 28.000 | 20.000 | 42.000 | 30.000 | ||||||
Bei unsymmetrischer Lastverteilung gelten für die 2-, 3- und 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige Anschlagketten bei 0°. | ||||||||||||||
