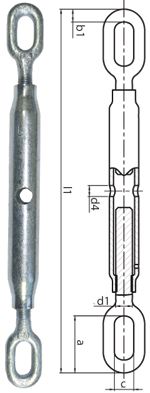

Spannschloss DIN 82004, Form A |
mit 2 Langaugen, feuerverzinkt
|
*Tragfähigkeit | d1 | d4 | b1 | a | c | l1 | Gewicht | Artikelnummer |
ca. (kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | ||
400 | M12 | 12 | 8 | 29 | 13 | 406 | 0,65 | 1060318 | |
600 | M16 | 12 | 12 | 48 | 21 | 487 | 1,20 | 1060319 | |
1.000 | M18 | 12 | 12 | 48 | 21 | 522 | 1,50 | 1060320 | |
1.600 | M22 | 14 | 16 | 58 | 26 | 584 | 2,30 | 1060321 | |
2.000 | M24 | 14 | 16 | 58 | 26 | 618 | 2,90 | 1060322 | |
2.500 | M27 | 14 | 21 | 72 | 32 | 692 | 4,40 | 1060323 | |
3.200 | M30 | 18 | 21 | 72 | 32 | 725 | 5,30 | 1060324 | |
4.000 | M33 | 18 | 26 | 94 | 40 | 806 | 8,10 | 1060325 | |
5.000 | M36 | 18 | 26 | 94 | 40 | 848 | 9,50 | 1060326 | |
6.300 | M42 | 22 | 29 | 108 | 45 | 944 | 13,50 | 1060327 | |
8.000 | M45 | 22 | 32 | 115 | 49 | 1038 | 18,00 | 1060328 | |
10.000 | M52 | 22 | 36 | 125 | 54 | 1120 | 24,00 | 1060329 | |
12.500 | M56 | 26 | 41 | 144 | 60 | 1241 | 31,00 | 1060330 | |
16.000 | M64 | 26 | 46 | 163 | 66 | 1362 | 44,00 | 1060331 | |
* Tragfähigkeit = Nenngröße Maß- und Gewichtsangaben annähernd |
|||||||||
