Keilendklemme ähnlich DIN 43148 |
mit Bolzen und Splint, verzinkt
|

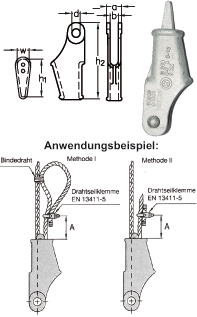

Nenngröße | Anzahl der | Nutzlast | a | b | d | h1 | h2 | w | Gewicht | Artikelnummer |
Seil-ø (mm) | Kennlöcher | (kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | ||
2 - 3 | 0 | 50 | 15 | 8 | 7,5 | 37 | 66 | 12,5 | 0,10 | 1060490 | |
4 - 5 | 0 | 250 | 23 | 12 | 12 | 67 | 108 | 16 | 0,40 | 1060491 | |
6 - 7 | 3 | 500 | 26 | 14 | 14 | 85 | 150 | 30 | 0,80 | 1060492 | |
8 | 2 | 500 | 26 | 14 | 14 | 81 | 150 | 24 | 0,70 | 1060493 | |
9 - 12 | 1 | 500 | 26 | 14 | 14 | 76 | 150 | 20 | 0,70 | 1060494 | |
10 - 12 | 2 | 1.000 | 31 | 17 | 17 | 81 | 163 | 24 | 0,80 | 1060495 | |
12 - 14 | 1 | 1.000 | 31 | 17 | 17 | 76 | 163 | 20 | 0,80 | 1060496 | |
12 - 15 | 0 | 2.500 | 40 | 20 | 20 | 107 | 220 | 36 | 2,60 | 1060497 | |
Andere Abmessungen und Ausführungen sind auf Anfrage möglich. Abstand A (siehe Beispiel) sollte zwischen 50-75 % der Gesamtlänge des Keils betragen! |
|||||||||||
Bolzen & Keil für Keilendklemme ähnlich DIN 43148 |
|||||||||||
|
Nenngröße | Nutzlast | Artikelnummer | Artikelnummer | |||||||
Seil-ø (mm) | (kg) | Bolzen | Keil | ||||||||
2 - 3 | 50 | 1060498 | 1060506 | ||||||||
4 - 5 | 250 | 1060499 | 1060507 | ||||||||
6 - 7 | 500 | 1060500 | 1060508 | ||||||||
8 | 500 | 1060501 | 1060509 | ||||||||
9 - 12 | 500 | 1060502 | 1060510 | ||||||||
10 - 12 | 1.000 | 1060503 | 1060511 | ||||||||
12 - 14 | 1.000 | 1060504 | 1060512 | ||||||||
12 - 15 | 2.500 | 1060505 | 1060513 | ||||||||
