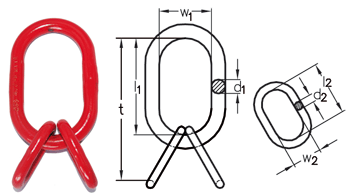

Aufhängegarnitur DIN 5688-3 ohne Abflachung |
zur EN 818-4 für Anschlagketten 3- und 4-Strang
|
Nenngröße | Tragfähigkeit | d1 | l1 | w1 | d2 | l2 | w2 | t | Gewicht | Artikelnummer |
(kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
6/7-8 | 3.150 | 18 | 130 | 70 | 13 | 60 | 30 | 189 | 1,20 | 1150012 | |
8-8 | 4.250 | 20 | 160 | 80 | 16 | 70 | 35 | 210 | 1,80 | 1150013 | |
10-8 | 6.700 | 26 | 180 | 100 | 20 | 90 | 45 | 270 | 3,60 | 1150014 | |
13-8 | 11.200 | 32 | 230 | 125 | 26 | 120 | 60 | 315 | 7,60 | 1150015 | |
16-8 | 17.000 | 40 | 290 | 160 | 28 | 130 | 65 | 420 | 12,60 | 1150016 | |
18-8 | 21.200 | 45 | 320 | 175 | 32 | 140 | 70 | 460 | 17,80 | 1150017 | |
19/20-8 | 26.500 | 50 | 340 | 190 | 36 | 160 | 80 | 500 | 24,40 | 1150018 | |
22-8 | 31.500 | 50 | 340 | 190 | 40 | 180 | 90 | 520 | 27,60 | 1150019 |
