Stirnradwinde mit Freilaufsystem RGL

- Konstruktion in Übereinstimmung mit DIN 15020
- Gebremste Ausführung mit Doppelsperrklinksystem
- Stufenweise einstellbare Kurbellänge 250/100 mm
- Trommel und Achsen sind gelagert
- Freilauf, mithilfe von abgestimmten Sperrklinkensystem
- Pulverbeschichtung RAL 2004
Stirnradwinde mit Freilaufsystem RGL
Typ zulässige Traglast Trommel- Durchmesser Getriebe Gewicht Artikelnummer
Erste Lage Letzte Lage kapazität Stahlseil ohne Seil
(kg) (kg) (m) (mm) (kg)
RGL-150 150 45 22 4 2.84:1 9,20 1570001
RGL-300 300 100 30 5 6.67:1 16,50 1570002
RGL-500 500 300 30 6 7,75:1 18,50 1570003
Stahlseil auf Anfrage

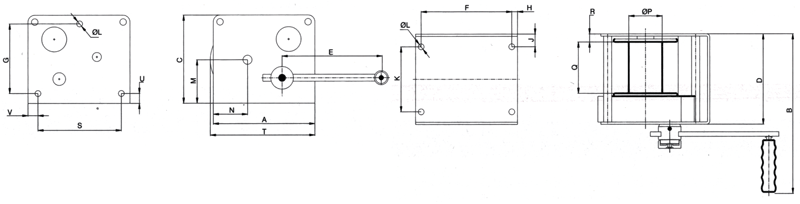

Abmessung in mm
Typ A B C D F G H J K L M N P Q R S T U V
RGL-150 180 324 150 150 154 102 13,0 18 114 7x9 70,0 66,4 55 77,3 18,0 132 177 18,0 24,0
RGL-300 225 379 195 200 200 154 12,5 28 144 7x13 96,0 77,5 74 107,0 24,5 184 232 22,5 20,5
RGL-500 242 380 200 200 200 154 21,0 28 144 7x13 102,7 83,0 74 107,0 24,5 184 251 22,0 29,0
