Schneckenradwinde mit Freilaufsystem RWL |
- Konstruktion in Übereinstimmung mit DIN 15020 - Gebremste Ausführung - Stufenweise einstellbare Kurbellänge 250(350)/100mm - Trommel und Achsen sind gelagert - Freilauf, mithilfe von abgestimmten Sperrklinkensystem - Pulverbeschichtung RAL 2004 |
||||||||||||||||||||
Typ | zulässige Traglast | Trommel- | Durchmesser | Getriebe | Gewicht | Artikelnummer | ||||||||||||||
Erste Lage | Letzte Lage | kapazität | Stahlseil | ohne Seil | ||||||||||||||||
(kg) | (kg) | (m) | (mm) | (kg) | ||||||||||||||||
RWL-250 | 250 | 75 | 20 | 5 | 15:1 | 11,00 | 1570004 | |||||||||||||
RWL-500 | 500 | 300 | 30 | 6 | 24:1 | 17,00 | 1570005 | |||||||||||||
RWL-1000 | 1000 | 550 | 35 | 9 | 26:1 | 36,00 | 1570006 | |||||||||||||
Stahlseil auf Anfrage | ||||||||||||||||||||

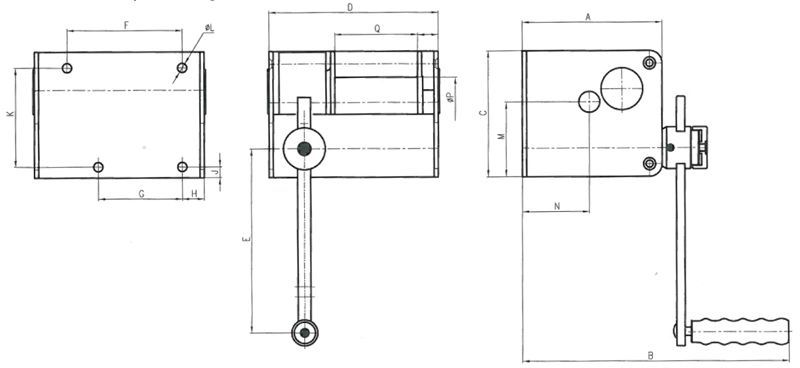

Abmessung in mm | ||||||||||||||||||||
Typ | A | B | C | D | F | G | H | J | K | L | M | N | P | Q | R | |||||
RWL-250 | 167 | 332 | 150 | 202 | 137 | 100 | 26 | 13 | 118 | 11 | 89,0 | 80 | 60 | 99 | 24,5 | |||||
RWL-500 | 195 | 360 | 188 | 260 | 182 | 130 | 32 | 18 | 142 | 13 | 111,5 | 93 | 70 | 144 | 29,0 | |||||
RWL-1000 | 295 | 490 | 300 | 300 | 167 | 167 | 32 | 21 | 250 | 17 | 180,5 | 136 | 102 | 158 | 33,0 | |||||
