Selbstbremsende Handwinde ZHV & ZHR |  |
Leichtgewicht-Handwinden in Edelstahl oder verzinkter Ausführung. Zulässige Traglast 350 kg, 650 kg und 1350 kg. Die Handwinden sind ausgeführt mit einer automatischen Lastbremse. - Automatische Lastbremse, welche die Last in jeder Position festhält. - Korrosionsbeständig, alle Teile verzinkt oder Edelstahl (AISI 304) - In Übereinstimmung mit DIN 15020 - Einfache Montage |
 |
|||||||||||||||||
| Typ | zulässige | minimale | Seil-ø | max. Trom- | Trommel- | Hubhöhe | Kurbelkraft | Gewicht | Artikelnummer | |||||||||
| Traglast | Last | melkapazität | kapazität | Kurbelum- | ohne Seil | |||||||||||||
| 1. Lage (kg) | (kg) | (mm) | (m) | 1. Lage (m) | drehung (m) | (kg) | (kg) | |||||||||||
| verzinkte Ausführung | ||||||||||||||||||
| ZHV-350 | 350 | 50 | 4 | 20 | 1,8 | 125 | 25 | 4,8 | 1570014 | |||||||||
| ZHV-650 | 650 | 50 | 6 | 20 | 1,8 | 55 | 22 | 7,3 | 1570015 | |||||||||
| ZHV-1350 | 1350 | 50 | 7 | 26 | 1,0 | 45 | 24 | 12,1 | 1570016 | |||||||||
| Nirosta Ausführung (AISI 304) | ||||||||||||||||||
| ZHR-350 | 350 | 50 | 4 | 20 | 1,8 | 125 | 25 | 4,8 | 1570017 | |||||||||
| ZHR-650 | 650 | 50 | 6 | 20 | 1,8 | 55 | 22 | 7,3 | 1570018 | |||||||||
| ZHR-1350 | 1350 | 50 | 7 | 26 | 1,0 | 45 | 24 | 12,1 | 1570019 | |||||||||
| Stahlseil auf Anfrage. | ||||||||||||||||||

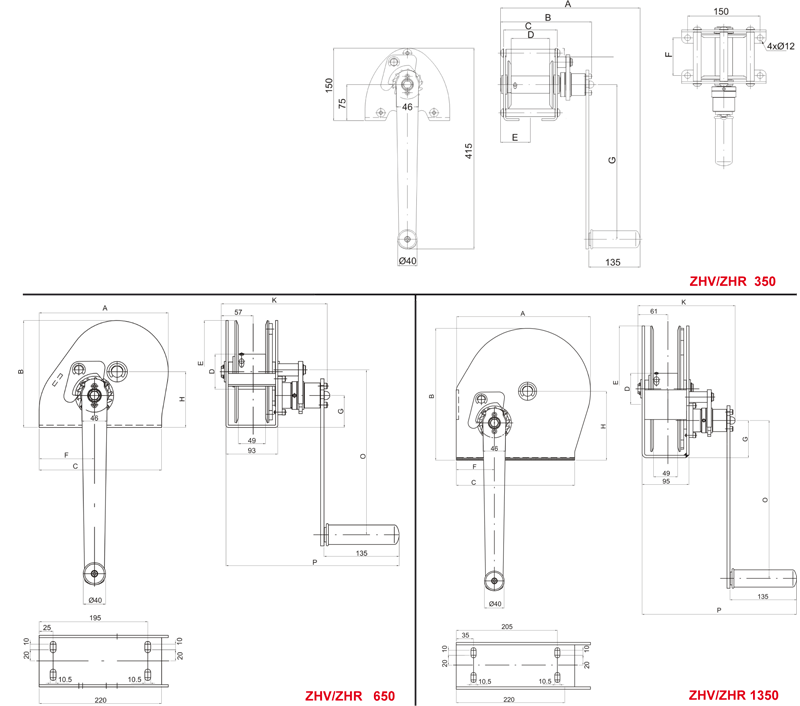

| Abmessung in mm | ||||||||||||||||||
| Typ | A | B | C | D | E | F | G | H | K | O | ||||||||
| ZHV-350 | 318 | 192 | 111 | 75 | 62 | 78 | 320 | - | - | - | ||||||||
| ZHV-650 | 232 | 192 | 220 | 63 | 184 | 99 | 57 | 100 | 202 | 320 | ||||||||
| ZHV-1350 | 272 | 267 | 240 | 63 | 255 | 78 | 75 | 140 | 202 | 320 | ||||||||
| ZHR-350 | 318 | 192 | 111 | 75 | 62 | 78 | 320 | - | - | - | ||||||||
| ZHR-650 | 232 | 192 | 220 | 63 | 184 | 99 | 57 | 100 | 202 | 320 | ||||||||
| ZHR-1350 | 272 | 267 | 240 | 63 | 255 | 78 | 75 | 140 | 202 | 320 | ||||||||
 |
||||||||||||||||||
