Elektrtoseilwinde PFW
In Traglasten von 250 bis 3.000 kg ist diese Elektroseilwinde mit ihrem
modularen Baukastenprinzip eines der modernsten Geräte zum Ziehen,
Heben und Verschieben von Lasten. Durch die variantenreichen
Konfektionsmöglichkeiten kann sie an beinahe jede
Einbausituation angepasst werden.
Typ Hubkraft Hubkraft Seil-ø Seilauf- Seilauf- Erw. je 100 mm Seilge- Seilge- Motor- Gewicht ohne
1. Lage 5. Lage nahme nahme verl. Trommel schwindigkeit schwindigkeit leistung Seil und
1. Lage 5. Lage 1./5. Lage 1. Lage 5. Lage Zubehör
(kg) (kg) (mm) (m) (m) ca. (m) ca. (m/min) ca. (m/min) (kW) (kg)
Basisausführung
PFW-1D 250 250 160 5 11 75 4/25 8 12 0,37 35,0
PFW-1D 500 500 320 6 11 75 4/25 8 12 0,75 60,0
PFW-1D 750 750 480 7 11 75 4/25 8 12 1,10 75,0
PFW-1D 1000 1000 640 8 10 75 4/25 8 12 1,50 110,0
PFW-1D 1500 1500 950 10 10 75 4/25 8 12 2,10 155,0
PFW-1D 2000 2000 1270 12 9 75 4/25 8 12 2,60 240,0
PFW-1D 3000 3000 1920 14 9 75 4/25 8 12 4,00 380,0
Doppelter Trommeldurchmesser, Bühnen & Studios
PFW-2D 250 125 - 5 20 - 7 15 - 0,37 40,0
PFW-2D 500 250 - 6 20 - 7 15 - 0,75 65,0
PFW-2D 750 375 - 7 20 - 7 15 - 1,10 85,0
PFW-2D 1000 500 - 8 20 - 7 15 - 1,50 120,0
PFW-2D 1500 750 - 10 19 - 7 15 - 2,10 170,0
PFW-2D 2000 1000 - 12 18 - 7 15 - 2,60 280,0
PFW-2D 3000 1500 - 14 17 - 7 15 - 4,00 425,0
Elektroseilwinde PFW mit zwei Geschwindigkeiten oder einer schnelleren Geschwindigkeit sind auf Anfrage möglich.

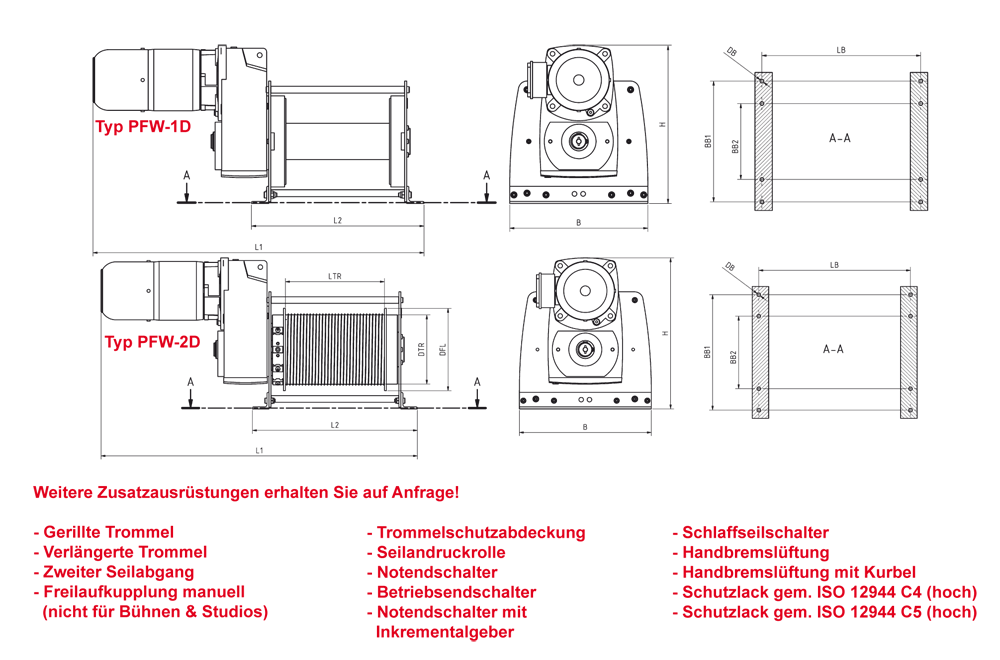

Typ Abmessungen (mm) Artikelnummer
L1 L2 B H LTR DTR DFL LB BB1 BB2 DB
PFW-1D 250 800 460 270 295 300 65 155 430 220 - 11 1580007
PFW-1D 500 870 460 320 335 300 80 190 430 250 - 11 1580008
PFW-1D 750 850 460 360 410 300 92 220 430 310 - 11 1580009
PFW-1D 1000 960 500 400 460 300 105 250 460 350 220 11 1580010
PFW-1D 1500 980 500 460 550 300 130 310 460 410 280 11 1580011
PFW-1D 2000 1100 570 550 630 300 155 370 520 500 320 15 1580012
PFW-1D 3000 1150 570 620 700 300 185 430 520 560 380 15 1580013
PFW-2D 250 800 460 270 295 300 65 155 430 220 - 11 1580014
PFW-2D 500 870 460 320 335 300 160 190 430 250 - 11 1580015
PFW-2D 750 850 460 360 410 300 185 220 430 310 - 11 1580016
PFW-2D 1000 960 500 400 460 300 210 250 460 350 220 11 1580017
PFW-2D 1500 980 500 460 550 300 260 310 460 410 280 11 1580018
PFW-2D 2000 1100 570 550 630 300 310 370 520 500 320 15 1580019
PFW-1D 3000 1150 570 620 700 300 350 430 520 560 380 15 1580020
Antrieb
Serienmäßig ist das Stirnradgetriebe mit einem Drehstrombremsmotor ausgestattet. Die Standardbetriebsspannung beträgt 3 Ph / 400 V / 50 Hz.
Die Einschaltdauer liegt bei 60% und ermöglicht damit nahezu pausenlosen Einsatz unter schwersten Bedingungen. Für den ungeschützten Einsatz im
Freien erfüllt der Bremsmotor die Schutzart IP55. Andere Betriebsspannungen, alternative Antriebsarten sowie höhere Einschaltdauer und Schutzart sind auf Anfrage lieferbar.

Endlagenabschaltung
Der Endschalter wird standardmäßig platzsparend auf der Antriebsseite verbaut. Auf Wunsch, oder bei Verwendung der manuellen Freilaufkupplung
wird er auf der gegenüberliegenden Seite, über der Trommellagerung montiert. Neben der Standardausführung als Notendschalter bieten wir den
Endschalter optional mit 4 Kontakten als Betriebsendschalter an, um sicher zu stellen, dass der Notendschalter, wie in der Maschinenrichtlinie
gefordert, nicht betriebsmäßig angefahren wird. Für den Einsatz der PFW zum Beispiel in Kombination mit einer Frequenzumrichter-Steuerung lässt
sich der Endschalter bereits werksseitig mit integriertem Inkrementalgeber ausrüsten. Die Schutzklasse IP 65 sowie die hochwertige Verarbeitung
des Endschalters machen den Einsatz in nahezu jeder Umgebung möglich.

Seiltrommel
In der Grundausführung liefern wir Ihre PFW mit glattem Trommelgrund. Auf Wunsch versehen wir die Seiltrommel mit einer Rillung, um höhere
Seilstandzeiten und einen ruhigeren Lauf des Seiles zu erreichen. Sie können wählen zwischen zwei Trommeldurchmessern. Der Standarddurchmesser
basiert auf einem D/d Verhältnis von 14 und erfüllt damit die Anforderungen der Triebwerksgruppe 1Bm. Zur Wahl steht der doppelte Trommeldurchmesser
für einlagige Anwendungen von höchster Präzision. Durch den modularen Aufbau der Seiltrommel lässt sich Ihre PFW-Trommel sogar im Nachhinein bei uns
im Werk von glatt auf gerillt umbauen. Sonderausführungen mit multiplem Seilabgang, Trommeltrennstegen oder Ausführungen in rostfreiem Edelstahl sind
auf Anfrage verfügbar!
Grundrahmen
Verwindungssteif und doch flexibel passt er sich beinahe jedem Untergrund an. Viele Zubehörteile werden erst nachträglich montiert und können dadurch
im Laufe der Nutzung verändert werden. Serienmäßig verbauen wir seitliche Schutzeinrichtungen, die ein Abspringen des Seiles wirksam verhindern. Neben
der Möglichkeit das Seil in nahezu jede Richtung von der Trommel laufen zu lassen, dienen die Rahmenstangen aus rostfreiem Material zum einfachen
Handling beim Transport oder der Montage.

Optionen
Erstmals ist es durch den modularen Aufbau möglich, viele Optionen nachträglich anzubauen oder zu verändern. Allen voran die manuelle Freilaufkupplung,
welche die Seiltrommel für ein schnelles Abziehen des Seiles vom Antrieb und der Bremse abkoppelt. Wählen Sie einfach aus unserem Optionenkatalog
gerillte oder verlängerte Trommel, Endschalter, Seilandruckrolle, Schlaffseilschalter, Trommelschutzabdeckungen, zwei oder mehr Seilabgänge,
Handbremslüftung mit oder ohne Nothandkurbel und diverse Schutzlacksysteme. So lässt sich mit unserer C5-Lackierung nach ISO 12944 die PFW in Kombination
mit einer erhöhten Schutzklasse des Motors und Verbindungselementen aus rostfreiem Edelstahl in der Offshore-Variante auch in salzwasserhaltiger Seeluft-Umgebung
oder auf Schiffen verwenden. Abweichende Sonderlösungen sind jederzeit auf Anfrage möglich. Der Endschalter wird standardmäßig auf der Antriebsseite verbaut.
Auf Wunsch, oder bei Verwendung der manuellen Freilaufkupplung wird er auf der gegenüberliegenden Seite, über der Trommellagerung montiert.

Ausführungen
Ebenfalls passend ausgestattet werden kann die Seilwinde für explosionsgeschützte Bereiche, sowie für Theater, Bühnen und Studios, in deren Anwendung sich
Personen unter der fahrenden Last befinden können. Sonderbauformen wie zwei- oder mehrseilige Anwendungen und Traversierwinden sind ebenfalls aus dem
Standardprogramm lieferbar.

Made in Germany
Die PFW-Reihe vereint ein modernes Design, innovative Technik und hervorragende Komponenten, die ausschließlich in Deutschland produziert werden.
Jede Winde wird vor der Auslieferung dynamisch mit 125% der Nennlast geprüft und verlässt unser Haus mit einer Garantie von 24 Monaten.
