ASS Klemmgabel |
|
 |
||||||||||||

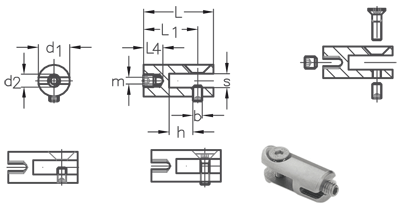

| Nenngröße | Seil-ø | L | L1 | L4 | d1 | d2 | m | h | b | s | Artikelnummer |
| mm | mm | mm | mm | mm | mm | mm | mm | |||||
| 2 | 1,5+2 | 22 | 17 | 5 | 10 | M4 | 2,2 | 7,5 | M3 | 4,5 | 352210002 | |
|
Zusätzlich zu einem Gewindestift M4x4 zur Seilklemmung werden ein Gewindestift M3x5 (zum Festklemmen) und eine Senkkopfschraube M3x10 (falls bereits eine Bohrung vorhanden ist) zur wahlweisen Verwendung in der Gabel mitgeliefert. | ||||||||||||
| Beispielbilder | ||||||||||||
