Universalkonsole

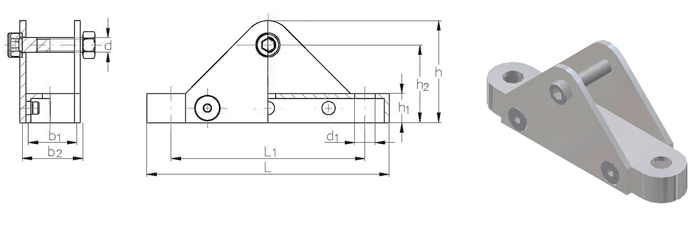

ASS Universalkonsole mit zwei Laschen und Schraube
Nenngröße L L1 h h1 h2 d d1 b1 b2 Artikelnummer
mm mm mm mm mm mm mm mm
6 100 80 42 12 32 M6 8,5 20 25 360430001
Die ASS Universalkonsole mit zwei Laschen und Schraube dient zusammen mit einem Augterminal
als Seilbefestigung. Die Zugrichtung ist unter allen Winkeln in Achse der Konsole zulässig.
Universalkonsole

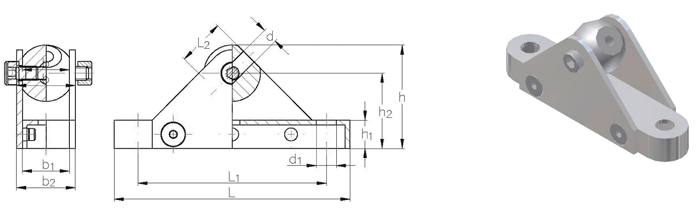

ASS Universalkonsole mit zwei Laschen und Spannkugel M6x20
Nenngröße L L1 L2 h h1 h2 d d1 b1 b2 Artikelnummer
mm mm mm mm mm mm mm mm mm mm
6 100 80 20 44 12 32 6,5 8,5 20 25 360450001
Bei der Verwendung der Universalkonsole mit zwei Laschen und Spannkugel kann die Zugrichtung
unter allen Winkeln zur Wand erfolgen, jedoch nur in Achse der Konsole. Die Spannung des Seiles erfolgt mit einem Gewindetermial.
Universalkonsole

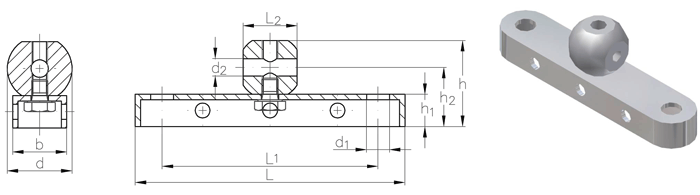

ASS Universalkonsole mit Spannkugel M6x20
Nenngröße L L1 L2 h h1 h2 d d1 d2 b Artikelnummer
mm mm mm mm mm mm mm mm mm mm
6 100 80 20 32 12 22 24 8,5 6,5 20 360440001
Bei der Verwendung der Universalkonsole mit Spannkugel kann der Seilverlauf parallel zur Wand erfolgen.
Liegt die Zugrichung in Achse der Konsole, ist eine größere Belastung möglich als unter einem Winkel von 90° zur Konsole.
