Kugelkonsole

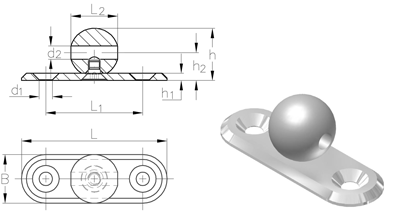

ASS Kugelkonsole mit flacher Lasche
Nenngröße L L1 L2 h h1 h2 d1 d2 B Artikelnummer
mm mm mm mm mm mm mm mm mm
M5x20 60 40 20 21,5 3 11,5 5,5 5,5 20 360400001
Die Befestigung und das Spannen der Seile erfolgt parallel zur Befestigungswand, möglichst in Achsrichtung der Anschraublasche.
Durch drehen der ASS Spannkugel ist auch eine Befestigung quer zur Lasche möglich, jedoch nur mit geringer Belastung.
In Kombination mit dem ASS Spannschäkel kann eine Lastabtragung in alle Winkelrichtungen zur Achse der Anschraublasche erfolgen.
Die ASS Spannschäkel ermöglichen ein Spannen des Seiles mittels ASS Super-Mini-Gewindeterminal.
Kugelkonsole

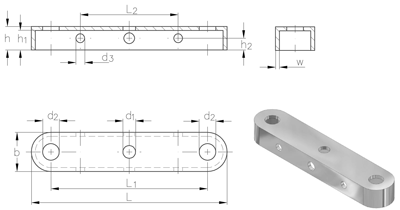

ASS Anschraubbasis
Nenngröße L L1 L2 h h1 h2 b d1 d2 d3 w Artikelnummer
mm mm mm mm mm mm mm mm mm mm mm
100x20 100 80 50 12 10 6 20 6,5 8,5 5,5 2 360410001
Universalkonsole

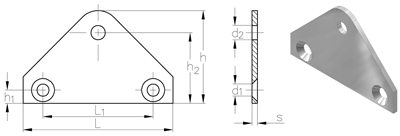

ASS Seitenlasche für Universalkonsole
Nenngröße L L1 h h1 h2 d1 d2 s Artikelnummer
mm mm mm mm mm mm mm mm
50 68 50 42 6 32 4,5 6,5 2,5 360420001
Seitenlasche für Universalkonsole
