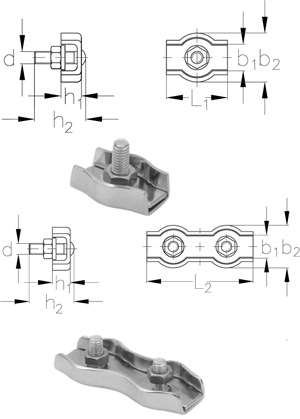

NIRO Simplex-Klemme NIRO Duplex-Klemme |
|
 |
NIRO Simplex-Klemme mit 1 Schraube NIRO Duplex-Klemme mit 2 Schrauben |
|||||||||
 |
Nenngröße mm | b1 | b2 | d | h1 | h2 | L1 | L2 | Artikelnummer | |
| =größter Seil-ø | mm | mm | mm | mm | mm | mm | Simplex | Duplex | ||
| 2 | 4 | 12 | M4 | 5 | 14 | 15 | 30 | 309100002 | 309101002 | |
| 3 | 6 | 14 | M4 | 7 | 14 | 17 | 35 | 309100003 | 309101003 | |
| 4 | 8 | 18 | M5 | 7 | 18 | 20 | 40 | 309100004 | 309101004 | |
| 5 | 10 | 20 | M5 | 8 | 18 | 25 | 50 | 309100005 | 309101005 | |
| 6 | 12 | 24 | M6 | 9 | 23 | 30 | 60 | 309100006 | 309101006 | |
| 8 | 17 | 30 | M8 | 13 | 25 | 37 | 75 | 309100008 | 309101008 | |
| 10 | 21 | 35 | M10 | 16 | 32 | - | 95 | - | 309101010 | |
