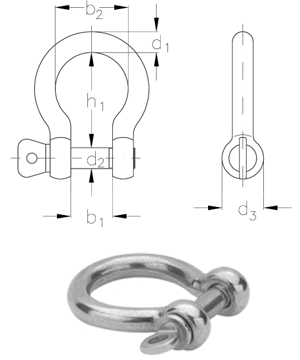

NIRO Schäkel geschweifte Form |
Nenngröße | Bruchlast* | d1 | d2 | d3 | b1 | b2 | h1 | Artikelnummer | |
kg | mm | mm | mm | mm | mm | mm | |||
4 | 500 | 4 | 4 | 8 | 8 | 14 | 18 | 308300004 | |
5 | 1000 | 5 | 5 | 10 | 10 | 18 | 23 | 308300005 | |
6 | 1600 | 6 | 6 | 12 | 12 | 21 | 27 | 308300006 | |
8 | 2800 | 8 | 8 | 16 | 15 | 28 | 37 | 308300008 | |
10 | 4000 | 10 | 10 | 20 | 19 | 35 | 46 | 308300010 | |
12 | 5000 | 12 | 12 | 24 | 24 | 42 | 55 | 308300012 | |
* Bitte Bruchlast nicht mit der Tragfähigkeit verwechseln. |
