ASS Abhängesystem
|
| Abbildung | Bezeichnung | Artikelnummer | |||

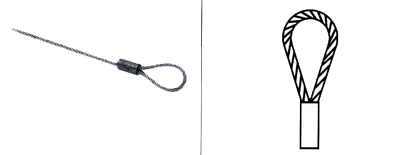

| Angepreßte Seilschlaufe aus Stahl/Aluminium BL 125 daN |
387010001 |  |
||

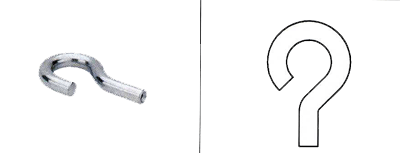

| Anpreß-Haken, drahtgebogen aus 1.0718 verzinkt BL ca. 50 daN |
387010006 | |||

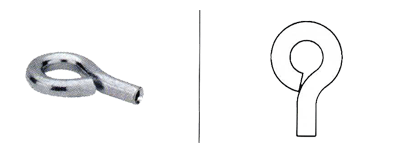

| Anpreß-Öse, drahtgebogen aus 1.0718 verzinkt BL ca. 50 daN |
387010007 | |||

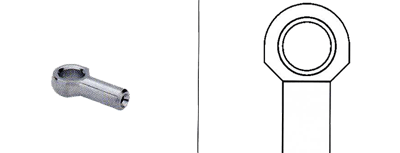

| Anpreß-Öse, geschlossen, aus Messing, vernickelt BL 125 daN |
387010016 | |||

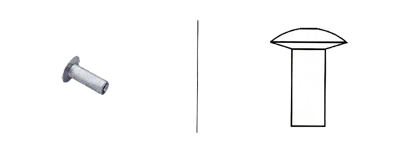

| Anpreß-Linsenkopf, aus 3.025 BL 125 daN |
387010017 | |||

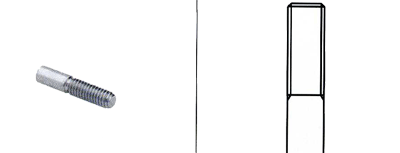

| Anpreß-Gewinde M4x10, aus 1.0718 verzinkt BL 125 daN |
387010018 | |||

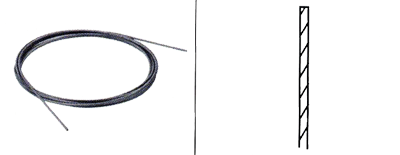

| hochfestes Spezialdrahtseil, ø 1,5 mm |
387010014 | |||

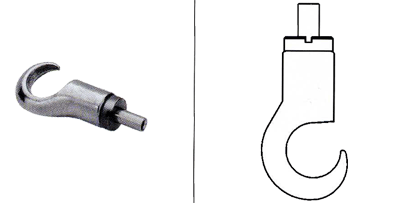

| Stell-Haken, aus 0.8135 vernickelt BL 75 daN |
387010003 | |||

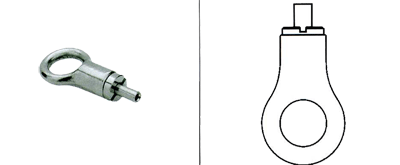

| Stell-Öse, aus 0.8135 vernickelt BL 125 daN |
387010002 | |||

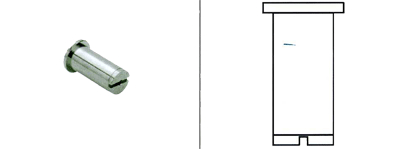

| Stell-Zylinder mit Flansch, aus 2.0401 vernickelt BL 125 daN |
387010004 | |||

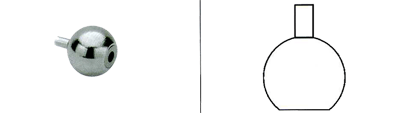

| Stell-Kugel, aus 2.0401 vernickelt BL 125 daN |
387010008 | |||

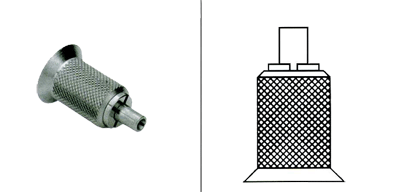

| Stell-Zylinder geriffelt für Regalböden, aus 2.0401 vernickelt BL 125 daN |
387010019 | |||

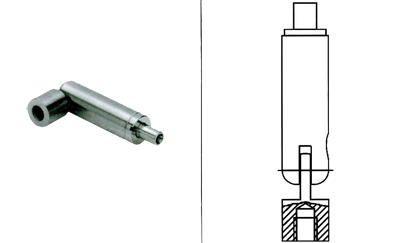

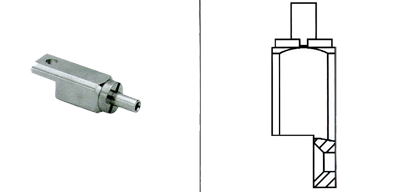

| Stell-Zylinder mit Gelenk u. Innengewinde M5, aus 2.0401 vernickelt BL 125 daN |
387011005 | |||
|
| Stell-Zylinder mit Gelenk u. Innengewinde M6, aus 2.0401 vernickelt BL 125 daN |
387011006 | |||

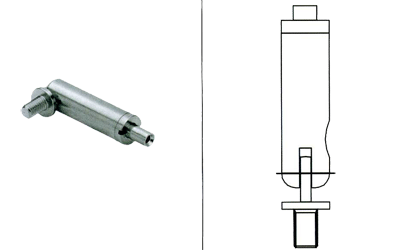

| Stell-Zylinder mit Gelenk u. Außengeweinde M5, aus 2.0401 vernickelt BL 125 daN |
387012005 | |||
|
| Stell-Zylinder mit Gelenk u. Außengewinde M6, aus 2.0401 vernickelt BL 125 daN |
387012006 | |||

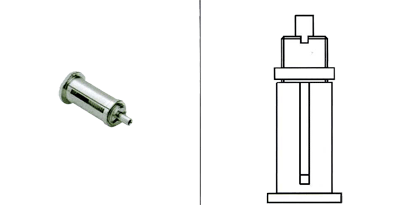

| Decken-Anschluss, aus 2.0401 vernickelt BL 125 daN |
387010009 | |||

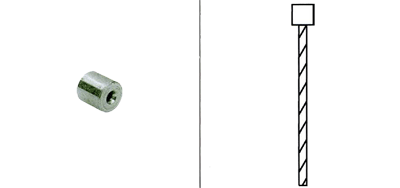

| Anpress-Nippel für Deckenanschluss (ohne Drahtseil) aus 1.0718 vernickelt BL 125 daN |
387010020 | |||

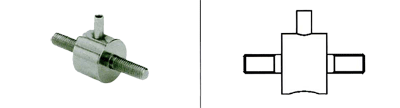

| Boden-Anschluss aus 2.0401 vernickelt BL 125 daN |
387010010 | |||

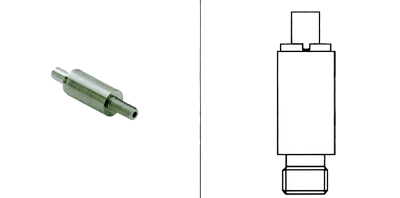

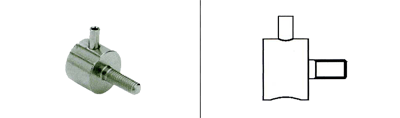

| Stell-Zylinder M5 mit Aussengewide aus 2.0401 BL 125 daN |
387013005 | |||
|
| Stell-Zylinder M6 mit Aussengewide aus 2.0401 BL 125 daN |
387013006 | |||
|
| Stell-Zylinder M8 mit Aussengewide aus 2.0401 BL 125 daN |
387013008 | |||
| Stell-Halter einfach für Regalböden außen aus 2.0401 vernickelt BL 125 daN |
387010021 | |||
| Stell-Halter doppelt für Regalböden innen aus 2.0401 vernickelt BL 125 daN |
387010022 | |||

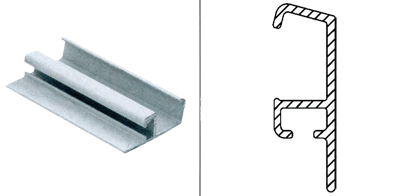

| Bilderleiste 3,0 m aus 3.0205 lackiert (Bei einer Bilderleiste werden 5 Haken und das Befestigungs- material mitgeliefert.) |
387010011 Montageanleitung |
|||
| Haken für Bilderleiste aus 0.8135 verzinkt |
387010012 | |||
| Bruchlast (BL) bitte nicht mit der Tragfähigkeit verwechseln. Zur Ermittlung der Tragfähigkeit muss die Bruchlast durch den für den Verwendungszweck gültigen Sicherheitsfaktor dividiert werden. Weitere Ausführungen auf Anfrage. | |||||
