Vorteile:
- 4-fache Sicherheit gegen Bruch
in allen Belastungsrichtungen
- Sehr flache Bauform
- 360° drehbar
- 90° zulässiger Arbeitsbereich
des Aufnahmegliedes
- Glied selbstständig arretierend
|

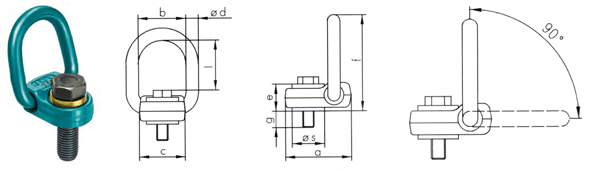

| Bezeichnung |
Schraube |
Anzugs- |
a |
b |
c |
d |
e |
f |
g |
l |
s |
Gewicht |
|
|
|
moment |
|
|
|
|
|
|
|
|
|
|
Artikelnummer |
|
(mm) |
(NM) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg) |
|
| FP 0,5 |
M10x40 |
40 |
69 |
50 |
48 |
13 |
28 |
100 |
12 |
52 |
34 |
0,71 |
1210049 |
| FP 0,8 |
M12x45 |
65 |
69 |
50 |
48 |
13 |
28 |
100 |
17 |
51 |
34 |
0,73 |
1210050 |
| FP 1,5 |
M16x55 |
160 |
69 |
50 |
48 |
13 |
28 |
100 |
27 |
49 |
34 |
0,77 |
1210051 |
| FP 2,5 |
M20x70 |
250 |
69 |
50 |
48 |
13 |
28 |
100 |
42 |
46 |
34 |
0,86 |
1210052 |
| FP 4,0 |
M24x80 |
300 |
104 |
76 |
72 |
18 |
39 |
147 |
41 |
74 |
58 |
2,50 |
1210053 |
| FP 5,0 |
M27x90 |
400 |
104 |
76 |
72 |
18 |
39 |
147 |
51 |
72 |
58 |
2,63 |
1210054 |
| FP 6,0 |
M30x90 |
500 |
104 |
76 |
72 |
18 |
39 |
147 |
51 |
70 |
58 |
2,74 |
1210055 |
| Schrauben nach DIN EN ISO 4014 (DIN 931) - Festigkeitsklasse 10.9, rissgeprüft. |
| Anschlagart |
 |
 |
 |
 |
 |
 |
| Stück |
1 |
1 |
2 |
2 |
2 |
2 |
3 oder 4 |
3 oder 4 |
| Neigungswinkel |
0° |
90° |
0° |
90° |
0-45° |
45-60° |
0-45° |
45-60° |
| Bezeichnung |
Tragfähigkeit (kg) |
| FP 0,5 M10 |
500 |
700 |
1000 |
1400 |
700 |
500 |
1000 |
700 |
| FP 0,8 M12 |
800 |
1250 |
1600 |
2500 |
1120 |
800 |
1600 |
1120 |
| FP 1,5 M16 |
1500 |
2120 |
3000 |
4000 |
2100 |
1500 |
3150 |
2240 |
| FP 2,5 M20 |
2500 |
3550 |
5000 |
7100 |
3350 |
2500 |
5000 |
3750 |
| FP 4,0 M24 |
4000 |
5600 |
8000 |
11200 |
5600 |
4000 |
8000 |
6000 |
| FP 5,0 M27 |
5300 |
7100 |
10600 |
14000 |
7100 |
5300 |
11200 |
8000 |
| FP 6,0 M30 |
6000 |
8000 |
12000 |
16000 |
8000 |
6000 |
12500 |
9000 |
| Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 0°. |
