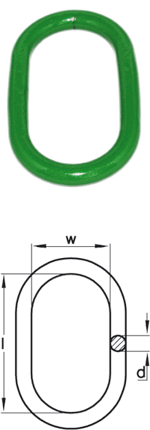

Master link EN 1677-4 |  |
- for 1- and 2-leg |
nominal size | WLL | d | l | w | weight | stock no. |
| (kg) | (mm) | (mm) | (mm) | (kg) | |||
| H1 | 1.400 | 13 | 115 | 65 | 0,40 | 1060332 | |
| H2 | 2.000 | 16 | 130 | 65 | 0,70 | 1060333 | |
| H3 | 3.200 | 18 | 140 | 75 | 1,00 | 1060334 | |
| H4 | 4000 | 20 | 180 | 90 | 1,50 | 1060335 | |
| H5 | 5.000 | 22 | 180 | 90 | 1,80 | 1060336 | |
| H6 | 6.300 | 23 | 200 | 100 | 2,20 | 1060337 | |
| H7 | 7.000 | 26 | 200 | 100 | 2,80 | 1060338 | |
| H8 | 8.000 | 28 | 230 | 115 | 3,70 | 1060339 | |
| H10 | 10.000 | 32 | 230 | 115 | 4,30 | 1060340 | |
| H12 | 12.500 | 36 | 250 | 125 | 6,00 | 1060341 | |
| H14 | 14.000 | 36 | 280 | 150 | 7,60 | 1060342 | |
| H17 | 17.500 | 40 | 280 | 150 | 9,40 | 1060343 | |
| H20 | 20.000 | 45 | 350 | 180 | 14,60 | 1060344 | |
| H30 | 30.000 | 51 | 350 | 180 | 18,70 | 1060345 | |
