Swivel hook type WHS with brass bushing and ball bearing |
![]() |

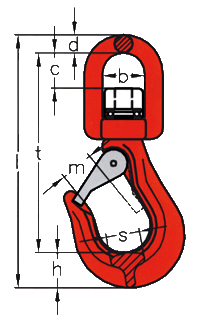

![]() - with brass bushing |
nominal size | WLL | l | t | c | b | d | h | s | m | weight | stock no. |
(kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
6-8 | 1.120 | 77 | 137 | 25 | 34 | 13 | 27 | 21 | 19 | 0,70 | 1150066 | |
7-8 | 1.500 | 205 | 160 | 27 | 36 | 15 | 30 | 27 | 24 | 1,10 | 1150067 | |
8-8 | 2.000 | 226 | 178 | 31 | 38 | 16 | 32 | 30 | 28 | 1,30 | 1150068 | |
10-8 | 3.150 | 260 | 200 | 33 | 42 | 18 | 42 | 31 | 33 | 2,40 | 1150069 | |
13-8 | 5.300 | 352 | 281 | 55 | 64 | 24 | 47 | 42 | 44 | 5,20 | 1150070 | |
When loaded in line along centre line. If it is necessary to revolve hooks under load, we recommend the use of ball bearing hooks. |
||||||||||||

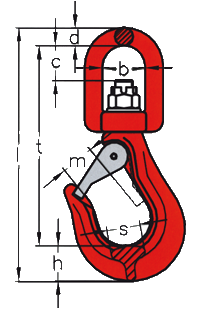

![]() - with ball bearing |
nominal size | WLL | l | t | c | b | d | h | s | m | weight | stock no. |
(kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
6-8 | 1.120 | 77 | 137 | 25 | 34 | 13 | 27 | 21 | 19 | 0,80 | 1150071 | |
7-8 | 1.500 | 205 | 160 | 27 | 36 | 15 | 30 | 27 | 24 | 1,20 | 1150072 | |
8-8 | 2.000 | 226 | 178 | 31 | 38 | 16 | 32 | 30 | 28 | 1,40 | 1150073 | |
10-8 | 3.150 | 260 | 200 | 33 | 42 | 18 | 42 | 31 | 33 | 2,50 | 1150074 | |
13-8 | 5.300 | 352 | 281 | 55 | 64 | 24 | 47 | 42 | 44 | 5,70 | 1150075 | |
When loaded in line along centre line. These hooks can be revolved wehen loaded. | ||||||||||||
