H-cross beam

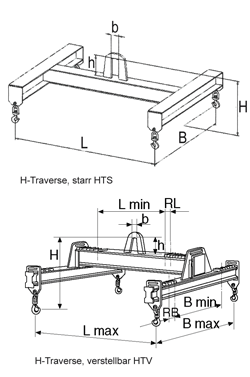

HTS, fixed / HTV, adjustable
H-cross beam HTS type WLL lenght (mm) width (mm) raster (mm) height (mm) eye dimension HTS / HTV stock no.
(kg) max. min.* max. min. RL RB HTS HTV h (mm) b (mm) HTS HTV
1-21 1000 2000 800 1000 400 200 100 480 525 100/90 60/60 1520077 1520088
3-21 3000 2000 800 1000 400 200 100 530 635 120/90 80/60 1520078 1520089
3-32 3000 3000 1000 2000 800 200 200 550 675 120/120 80/80 1520079 1520090
5-32 5000 3000 1000 2000 800 200 200 650 750 120/120 80/80 1520080 1520091
5-42 5000 4000 1000 2000 800 250 200 690 770 120/120 80/80 1520081 1520092
5-52 5000 5000 1500 2000 800 250 200 720 790 120/120 80/80 1520082 1520093
8-52 8000 5000 1500 2000 800 250 200 750 920 150/150 100/100 1520083 1520094
8-63 8000 6000 2000 3000 1000 250 200 780 970 150/150 100/100 1520084 1520095
10-42 10000 4000 1000 2000 800 250 200 850 1020 150/150 100/100 1520085 1520096
10-63 10000 6000 2000 3000 1000 250 200 900 1105 150/150 100/100 1520086 1520097
15-63 15000 6000 2000 3000 1000 250 200 1200 1265 330/200 155/120 1520087 1520098
Andere Tragfähigkeiten und Abmessungen sind auf Anfrage möglich.
* Nur für H-Traverse HTV zutreffend
