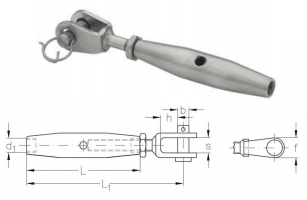

ASS Rigging Screw with one jaw, Mini type (left hand thread) |
|
  |
||||||||
| nominal size | thread | h | s | b | L | L1 | stock no. |
| d1 | mm | mm | mm | mm | mm | |||
| M4 | M4 | 9 | 7 | 5 | 40 | 60 | 311216004 | |
| M5 | M5 | 9 | 7 | 5 | 50 | 71 | 311216005 | |
| M6 | M6 | 8 | 8 | 6 | 60 | 81 | 311216006 | |
| M8 | M8 | 11 | 11 | 8 | 60 | 88 | 311216008 | |
| M10 | M10 | 13 | 12 | 9 | 80 | 123 | 311216010 | |
| The above Rigging Screws are supplied with one threaded jaw, other end is screwed right hand to facilitate the use of terminals of your choice i.e. threaded rods, screws etc. |
||||||||
