ASS Shelf support + accessories | ![]() |
![]() |
||||||||||

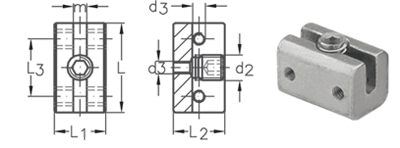

ASS Shelf support | ||||||||||
![]() | nominal size | rope-ø | m | L | L1 | L2 | L3 | d2 | d3 | stock no. |
mm | mm | mm | mm | mm | mm | |||||
4 | 3+4 | 4,3 | 25 | 16 | 16 | 16 | M8 | M4 | 352010004 | |
Only applicable for rope constructions 6x7-WSC and 6x19M-WSC. | ||||||||||

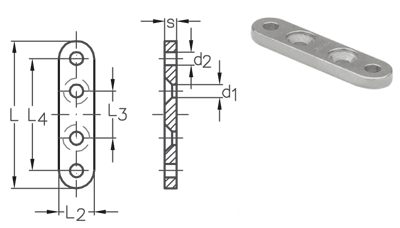

Strap for ASS Shelf support | ||||||||||
![]() | nominal size | L | L2 | L3 | L4 | d1 | d2 | s | stock no. | |
mm | mm | mm | mm | mm | mm | mm | ||||
4 | 50 | 12 | 16 | 38 | 4,5 | 4,5 | 4 | 352012004 | ||

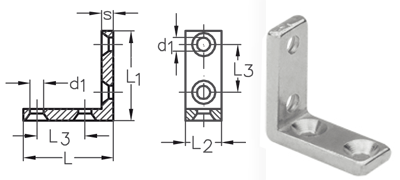

Angle for ASS Shelf support | ||||||||||
![]() | nominal size | L | L1 | L2 | L3 | d1 | s | stock no. | ||
mm | mm | mm | mm | mm | mm | |||||
4 | 30 | 30 | 12 | 16 | 4,5 | 4 | 352013004 | |||
example pictures |
