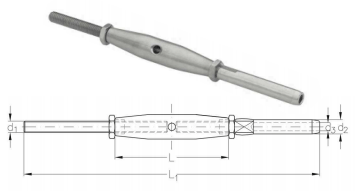

ASS Rigging Screw with Threades rod and terminal, Mini type |
|
  |
|||||||
| rope-ø | thread | d2 | d3 | L | L1 | stock no. |
| mm | d1 | mm | mm | mm | mm | ||
| 3 | M5 | 6,3 | 3,3 | 50 | 124 | 311217005 | |
| 4 | M6 | 7,5 | 4,3 | 60 | 152 | 311217006 | |
| 5 | M8 | 9,0 | 5,3 | 60 | 168 | 311217008 | |
| 6 | M10 | 12,5 | 6,3 | 80 | 215 | 311217010 | |
| Threaded rod with right hand thread. |
