Spindel-Trägerklemme KSB |  |

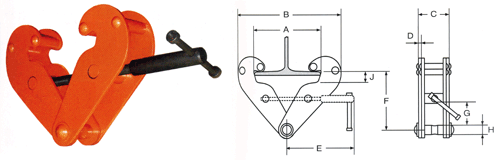

| Typ | zulässige | Maulweite | Abmessungen (mm) | Gewicht | Artikelnummer | ||||||||||
| Traglast (kg) | (mm) | A max | B min | B max | C | D | E | F min | F max | G | H | J | (kg) | ||
| KSB-1 | 1.000 | 75 - 220 | 220 | 180 | 360 | 64 | 5 | 215 | 102 | 155 | 25 | 22 | 20 | 5,5 | 1610001 |
| KSB-2 | 2.000 | 75 - 220 | 220 | 180 | 360 | 74 | 6 | 215 | 102 | 155 | 25 | 22 | 20 | 6,0 | 1610002 |
| KSB-3 | 3.000 | 80 - 320 | 320 | 235 | 490 | 103 | 8 | 260 | 140 | 225 | 45 | 24 | 38 | 11,5 | 1610003 |
| KSB-5 | 5.000 | 80 - 320 | 320 | 235 | 490 | 110 | 10 | 260 | 140 | 225 | 45 | 28 | 38 | 12,0 | 1610004 |
| KSB-10 | 10.000 | 90 - 320 | 320 | 250 | 520 | 120 | 12 | 280 | 160 | 230 | 70 | 44 | 38 | 17,0 | 1610005 |
| Merkmale: - Niedrige Bauhöhe - Einfache Montage durch die Spindel - Geeignet zum sicheren Heben und Transport von Trägern oder als fester Anschlagpunkt - Geeignet für IPE- und INP-Träger - Sicherheitsfaktor 4 |
 |
||||||||||||||
