Gewindegabel |
|
 |
|||||||||

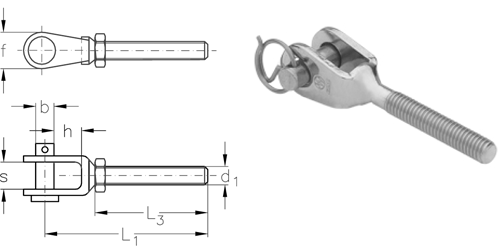

ASS Mini-Gewindegabel
| Gewinde | L1 | L3 | h | s | b | f | Artikelnummer | |
| d1 | mm | mm | mm | mm | mm | mm | Rechtsgewinde | Linksgewinde | |
| M4 | 40 | 20 | 9 | 7 | 5 | 12 | 311520004 | 311521004 | |
| M5 | 45 | 25 | 9 | 7 | 5 | 12 | 311520005 | 311521005 | |
| M6 | 52 | 30 | 8 | 8 | 6 | 13 | 311520006 | 311521006 | |
| M8 | 57 | 30 | 11 | 11 | 8 | 17 | 311520008 | 311521008 | |
| M10 | 77 | 40 | 13 | 12 | 9 | 20 | 311520010 | 311521010 | |

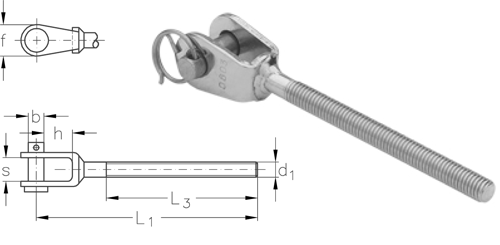

ASS Super-Mini-Gewindegabel, lang
| Gewinde | h | s | b | L1 | L3 | f | Artikelnummer | |
| d1 | mm | mm | mm | mm | mm | mm | Rechtsgewinde | Linksgewinde | |
| M4 | 9 | 7 | 5 | 60 | 40 | 12 | 321520004 | 321521004 | |
| M5 | 9 | 7 | 5 | 70 | 50 | 12 | 321520005 | 321521005 | |
| M6 | 9 | 8 | 6 | 82 | 60 | 13 | 321520006 | 321521006 | |
| M8 | 11 | 11 | 8 | 87 | 60 | 17 | 321520008 | 321521008 | |
| M10 | 13 | 12 | 9 | 105 | 78 | 20 | 321520010 | 321521010 | |
| Sofern keine genauen Angaben hinsichtlich der Ausführung in der Bestellung gemacht werden, liefern wir die obenaufgeführten Artikel mit Rechtsgewinde. |
|||||||||
