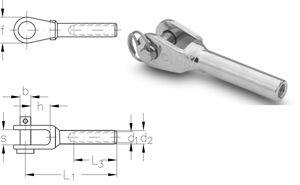

ASS Mini-Gewindegabel mit Innengewinde |
|
 |
||||||||||
| Nenngröße | f | d2 | h | s | b | L1 | L3 | Artikelnummer | |
| d1 | mm | mm | mm | mm | mm | mm | mm | Rechtsgewinde | Linksgewinde | |
| M4 | 12,5 | 5,5 | 9,5 | 7,5 | 5 | 45 | 15 | 312010004 | 312011004 | |
| M5 | 12,5 | 7,5 | 9,5 | 7,5 | 5 | 50 | 20 | 312010005 | 312011005 | |
| M6 | 14,5 | 7,5 | 10,0 | 10,0 | 6 | 55 | 25 | 312010006 | 312011006 | |
| M8 | 17,5 | 12,5 | 11,0 | 11,0 | 8 | 65 | 30 | 312010008 | 312011008 | |
| Sofern keine genauen Angaben hinsichtlich der Ausführung in der Bestellung gemacht werden, liefern wir die ASS Mini-Gabel mit Innengewinde mit Rechtsgewinde. |
||||||||||
