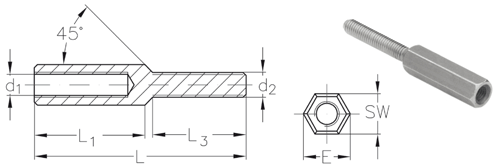

ASS Spann-Nippel |
|
 |
|||||||||
| Nenngröße | L | L1 | L3 | d1 li. | d2 re. | SW | E | Artikelnummer |
| d1 | mm | mm | mm | mm | mm | mm | mm | ||
| M3 | 34 | 15 | 15 | M3 | M3 | 7 | 7,7 | 367000003 | |
| M4 | 45 | 20 | 20 | M4 | M4 | 7 | 7,7 | 367000004 | |
| M5 | 55 | 25 | 25 | M5 | M5 | 8 | 8,9 | 367000005 | |
| M6 | 65 | 30 | 30 | M6 | M6 | 10 | 11,1 | 367000006 | |
| M8 | 68 | 30 | 30 | M8 | M8 | 13 | 14,4 | 367000008 | |
| M10 | 90 | 40 | 40 | M10 | M10 | 17 | 18,9 | 367000010 |
