Eye bolt high tensile rotated 8.8 |
 |
 |
nominal size | thread L | A | B | C | F | H | weight | stock no. | |
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | ||||
| M6 | 15 | 25 | 45 | 25 | 10 | 45 | 0,09 | 1230027 | ||
| M8 | 15 | 25 | 45 | 25 | 10 | 45 | 0,09 | 1230028 | ||
| M10 | 16 | 25 | 45 | 25 | 10 | 45 | 0,11 | 1230029 | ||
| M12 | 22 | 35 | 63 | 35 | 14 | 62 | 0,27 | 1230030 | ||
| M14 | 20 | 35 | 63 | 35 | 14 | 62 | 0,29 | 1230031 | ||
| M16 | 29 | 35 | 63 | 35 | 14 | 62 | 0,31 | 1230032 | ||
| M20 | 32 | 50 | 90 | 50 | 20 | 90 | 0,86 | 1230033 | ||
| M24 | 40 | 50 | 90 | 50 | 20 | 90 | 0,90 | 1230034 | ||
| M30 | 45 | 60 | 108 | 65 | 24 | 109 | 1,70 | 1230035 | ||
 |

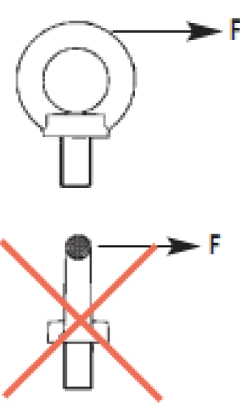

kind of attachment |  |
 |
 |
 |
 |
 |
|||
| number of pieces | 1 | 2 | 1 | 2 | 2 | 2 | 3 or 4 | 3 or 4 | ||
| inclination angle | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | ||
| code | WLL (kg) | |||||||||
| M6 | 400 | 800 | 100 | 200 | 140 | 100 | 200 | 140 | ||
| M8 | 800 | 1.600 | 200 | 400 | 280 | 200 | 400 | 280 | ||
| M10 | 1.000 | 2.000 | 250 | 500 | 350 | 250 | 500 | 350 | ||
| M12 | 1.600 | 3.200 | 400 | 800 | 560 | 400 | 800 | 560 | ||
| M14 | 3.000 | 6.000 | 750 | 1.500 | 1.000 | 750 | 1.500 | 1.000 | ||
| M16 | 4.000 | 8.000 | 1.000 | 2.000 | 1.400 | 1.000 | 2.000 | 1.400 | ||
| M20 | 6.000 | 12.000 | 1.500 | 3.000 | 2.100 | 1.500 | 3.000 | 2.100 | ||
| M24 | 8.000 | 16.000 | 2.000 | 4.000 | 2.800 | 2.000 | 4.000 | 2.800 | ||
| M30 | 12.000 | 24.000 | 3.000 | 6.000 | 4.200 | 3.000 | 6.000 | 4.200 | ||
