Green Pin ® heavy shackles bow type, with safety bolt, nut and cotter |
![]() |
![]() |

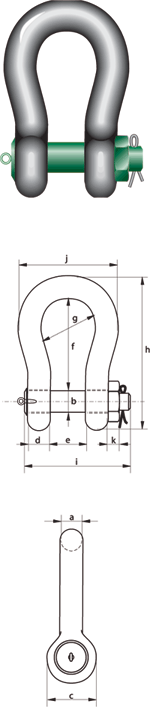

WLL | a | b | c | d | e | f | g | h | i | j | k | weight | stock no. |
(t) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | ||
120 | 95 | 95 | 208 | 91 | 147 | 400 | 238 | 647 | 440 | 428 | 50 | 110 | 1070197 | |
150 | 105 | 108 | 238 | 102 | 169 | 410 | 275 | 688 | 490 | 485 | 60 | 160 | 1070198 | |
200 | 120 | 130 | 279 | 113 | 179 | 513 | 290 | 838 | 520 | 530 | 60 | 235 | 1070199 | |
250 | 130 | 140 | 299 | 118 | 205 | 554 | 305 | 904 | 560 | 565 | 65 | 285 | 1070200 | |
300 | 140 | 150 | 325 | 123 | 205 | 618 | 305 | 996 | 575 | 585 | 70 | 340 | 1070201 | |
400 | 170 | 175 | 376 | 164 | 231 | 668 | 325 | 1114 | 690 | 665 | 70 | 560 | 1070202 | |
500 | 180 | 185 | 398 | 164 | 256 | 718 | 350 | 1190 | 720 | 710 | 70 | 685 | 1070203 | |
600 | 200 | 205 | 444 | 189 | 282 | 718 | 375 | 1243 | 810 | 775 | 70 | 880 | 1070204 | |
700 | 210 | 215 | 454 | 204 | 308 | 718 | 400 | 1263 | 870 | 820 | 70 | 980 | 1070205 | |
800 | 210 | 220 | 464 | 204 | 308 | 718 | 400 | 1270 | 870 | 820 | 70 | 1100 | 1070206 | |
900 | 220 | 230 | 485 | 215 | 328 | 718 | 420 | 1296 | 920 | 860 | 70 | 1280 | 1070207 | |
1000 | 240 | 240 | 515 | 215 | 349 | 718 | 420 | 1336 | 940 | 900 | 70 | 1460 | 1070208 | |
1250 | 260 | 270 | 585 | 230 | 369 | 768 | 450 | 1456 | 1025 | 970 | 70 | 1990 | 1070209 | |
1500 | 280 | 290 | 625 | 230 | 369 | 818 | 450 | 1556 | 1025 | 1010 | 70 | 2400 | 1070210 | |
Material | Bow and pin high tensile steel, Grade 8, tempered | |||||||||||||
safety factor: | MBL = 5-fold WLL | |||||||||||||
surface treatment: | Bow silver lacquered, pin green lacquered, exception: shackle 120 t galvanized | |||||||||||||
