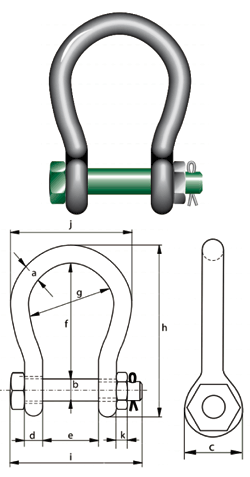

Super Green Pin ® wide mouth shackles bow type, with safety bolt, nut and cotter |
![]() |
![]() |
WLL | a | b | c | d | e | f | g | h | i | j | k | weight | stock no. |
(t) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | ||
4,75 | 22 | 25 | 52 | 22 | 63 | 112 | 88 | 173 | 157 | 132 | 23 | 2,08 | 1070226 | |
6,50 | 25 | 28 | 59 | 25 | 75 | 135 | 105 | 204 | 182 | 155 | 25 | 3,14 | 1070227 | |
8,50 | 28 | 32 | 66 | 28 | 82 | 148 | 115 | 225 | 201 | 171 | 28 | 4,36 | 1070228 | |
9,5 | 32 | 35 | 72 | 32 | 90 | 162 | 126 | 248 | 217 | 190 | 31 | 5,95 | 1070229 | |
12,0 | 35 | 38 | 79 | 35 | 100 | 180 | 140 | 274 | 240 | 210 | 34 | 7,87 | 1070230 | |
16,0 | 38 | 42 | 88 | 38 | 106 | 216 | 159 | 319 | 248 | 235 | 19 | 12,50 | 1070231 | |
25,0 | 45 | 50 | 103 | 45 | 127 | 248 | 175 | 370 | 296 | 265 | 24 | 18,00 | 1070232 | |
30,0 | 50 | 57 | 118 | 50 | 146 | 273 | 207 | 411 | 338 | 307 | 27 | 25,00 | 1070233 | |
55,0 | 65 | 70 | 145 | 65 | 165 | 314 | 213 | 487 | 389 | 343 | 33 | 48,00 | 1070234 | |
75,0 | 75 | 83 | 166 | 75 | 184 | 330 | 254 | 530 | 432 | 404 | 40 | 70,00 | 1070235 | |
Material | Bow and pin high tensile steel, Grade 8, tempered | |||||||||||||
safety factor: | MBL = 6-fold WLL | |||||||||||||
surface treatment: | galvanized | |||||||||||||
Operating temperature range: | -20 °C bis + 200 °C | |||||||||||||
