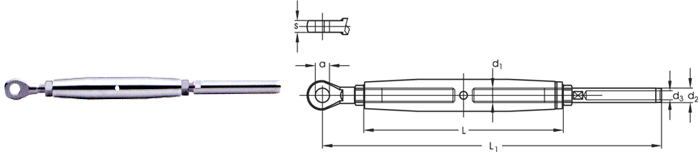

ASS Rigging screw, Maxi type with eye and terminal internal thread made of bronze |
|
 |
|||||||||
 |
|||||||||
| rope-ø | thread | d2 | d3 | a | s | L | L1 | min. breaking load* | stock no. |
| mm | d1 | mm | mm | mm | mm | mm | mm | kg | |
| 12 | M20 | 20,0 | 12,5 | 19,5 | 15 | 240 | 439 | 13.000 | 371271220 |
| 14 | M22 | 25,0 | 14,8 | 23 | 18 | 270 | 527,5 | 17.000 | 371271422 |
| 16 | M22 | 28,0 | 17,0 | 23 | 18 | 270 | 552,5 | 17.000 | 3712716222 |
| 16 | M24 | 28,0 | 17,0 | 25,5 | 20 | 325 | 613 | 20.000 | 371271624 |
| 19 | M27 | 34,5 | 20,0 | 28,5 | 25 | 345 | 701,5 | 25.500 | 371271927 |
| 22 | M30 | 40,5 | 23,5 | 32,5 | 30 | 375 | 777 | 31.000 | 371272230 |
| 26 | M36 | 46,0 | 27,5 | 35,5 | 30 | 410 | 869 | 43.000 | 371272636 | * These figures are breaking load limits not working load limits. |
