ASS Threaded terminal,
Mini type

info
with flattening (SW)
ASS Threaded terminal, Mini type
rope-ø thread d2 d3 d4 L1 L2 L3 SW stock no.
mm d1 mm mm mm mm mm mm mm right hand thread left hand thread
3 M5 6,3 3,3 7,0 58 27 25 5 311010005 311011005
4 M6 7,5 4,3 8,5 75 35 30 6 311010006 311011006
5 M8 9,0 5,3 10,5 80 40 30 7 311010008 311011008
6 M10 12,5 6,3 14,0 105 50 40 10 311010010 311011010
10 M16 17,8 10,5 17,8 215 88 100 15 311010016 -

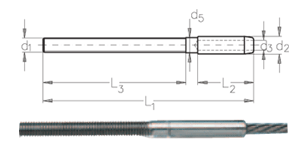

type KW (without flattening)
ASS Threaded terminal, Mini type
rope-ø thread d2 d3 d5 L1 L2 L3 stock no.
mm d1 mm mm mm mm mm mm right hand thread left hand thread
3 M5 6,3 3,3 5,5 48 18 25 311014005 311015005
4 M6 7,5 4,3 6,4 59 24 30 311014006 311015006
5 M8 9,0 5,3 7,8 68 30 30 311014008 311015008
6 M10 12,5 6,3 10,8 84 36 40 311014010 311015010
8 M12 16,0 8,3 14,0 115 55 50 311014012 311015012
10 M16 17,8 10,5 15,5 142 70 60 311014016 311015016
type KW with extra long thread
ASS Threaded terminal, Mini type
rope-ø thread d2 d3 d5 L1 L2 L3 stock no.
mm d1 mm mm mm mm mm mm right hand thread left hand thread
3 M5 6,3 3,3 5,5 73 18 50 311016005 311017005
4 M6 7,5 4,3 6,4 89 24 60 311016006 311017006
5 M8 9,0 5,3 7,8 98 30 60 311016008 311017008
6 M10 12,5 6,3 10,8 124 36 80 311016010 311017010
8 M12 16,0 8,3 14,0 165 55 100 311016012 311017012
10 M16 17,8 10,5 15,5 202 70 120 311016016 311017016
All terminals are delivered with right hand thread unless specified otherwise.
