ASS Cross-over clip 3D with connectin to the wall M12 |
|
  |
|||||||||
| nominal size | rope-ø | d | L | d1 | d3 | L1 | m | stock no. |
| mm | mm | mm | mm | mm | |||||
| 4 | 3+4 | 20 | 36 | M12 | M10 | 10 | 4,2 | 341014004 | |
| 6 | 5+6 | 20 | 40 | M12 | M12 | 10 | 6,2 | 341014006 | |
|

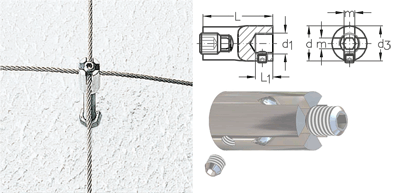

Shall be used for simple rope cross-over at right angles. The fixing on the wall is done by using a threaded rod M12. Moreover, this type enables a three directional rope path. | |||||||||
